by Sophia
AP Repeater(訊號中繼模式)與AP Bridge(訊號橋接模式)的差別:

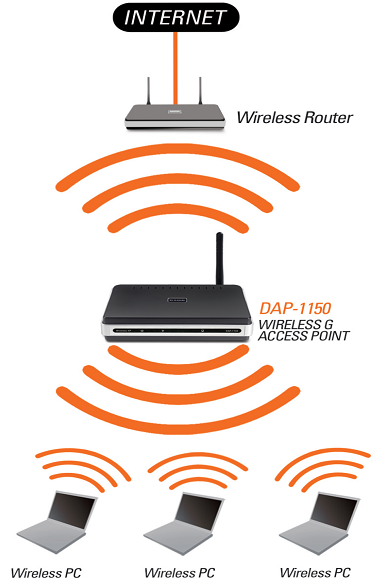

AP Repeater: Repeater(中繼模式),就是由中繼AP承接來源端AP的無線信號再轉發出去;無線中繼模式可以實現信號的中繼和放大,延伸無線網路的覆蓋範圍。
AP Bridge (AP Client): 為提供有線區域網路中無法安裝無線網路卡的設備和現有無線覆蓋區域的無線訊號接入模式;有線區域網路中的設備或單台PC所連接的AP設置成AP Bridge用戶端模式，然後遠端無線區域網路便可與用戶端模式AP連接成同一區域網路了。(與AP Cleint 相同)
如何搭配:

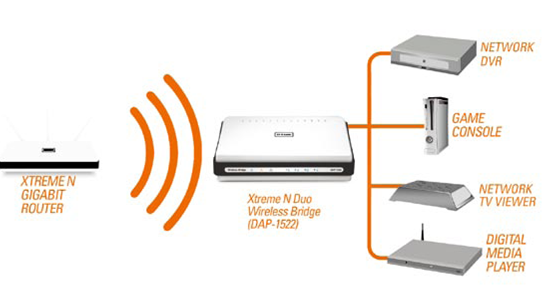

例如: 若ADSL與無線IP分享器(如:DIR-655)放置於房間,但客廳有一台PC或XBOX 360需接有線才能上網(無法使用無線,可能因為客廳的無線訊號無法搜尋到或無線訊號微弱),此狀況下可搭配DAP-1522設定成AP Bridge使用。
DIR-655與DAP-1522的設定方式:
DIR-655設定方式(若已知DIR-655的設定即可略過):
步驟1. 將電腦接上網路線,另一端接在DIR-655 LAN 1-4其中一孔
步驟2. 開啟IE瀏覽器,於網址輸入192.168.0.1進入DIR-655的設定畫面
(使用者名稱:管理者 密碼:預設空白 點選登入)

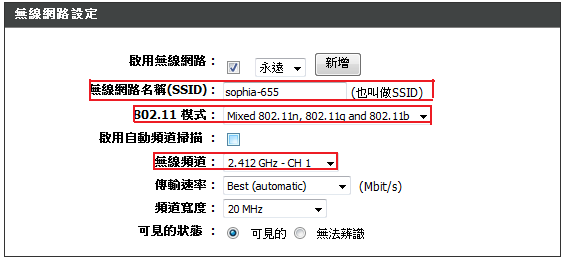

步驟3. 點選設定à無線設定à手動無線設定à無線網路設定

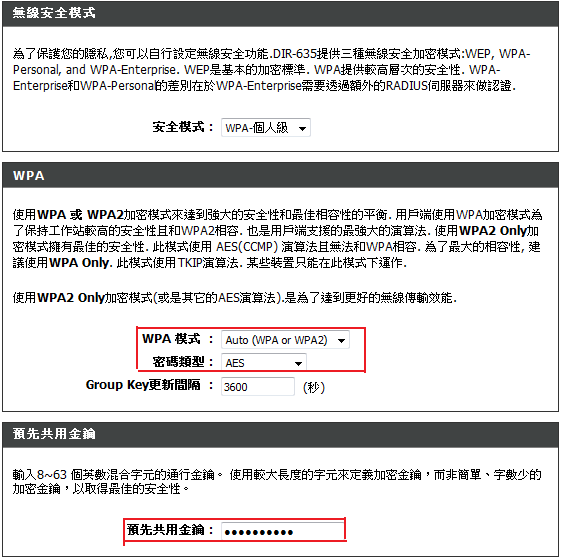

(SSID、802.11模式、無線頻道、安全模式的設定記錄下來)
DIR-825 無線設定畫面
DAP-1522設定方式:

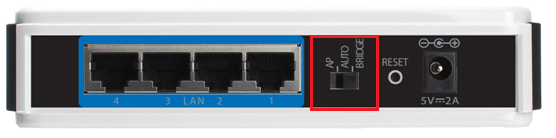

步驟1. 於DAP-1522背面面版將按鈕設定於BRIDGE (在RESET旁)
步驟2. 將電腦接上網路線,另一端接在DAP-1522 LAN 1-4其中一孔
步驟3. 至控制台à網路連線à區域連線右鍵內容à點選TCP/IP內容設定指定IPà確定
IP位置設定192.168.0.10 子網路遮罩:255.255.255.0
Windows XP TCP/IP的設定
步驟4. 開啟IE瀏覽器,於網址輸入192.168.0.50進入DAP-1522的設定畫面
(使用者名稱:admin 密碼:預設空白 登入)

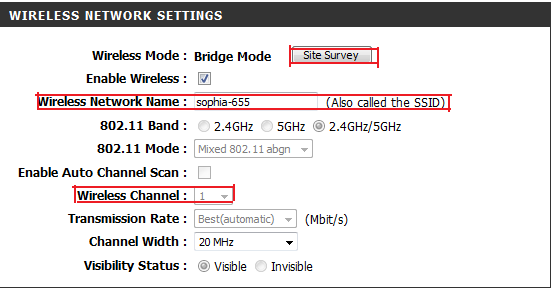

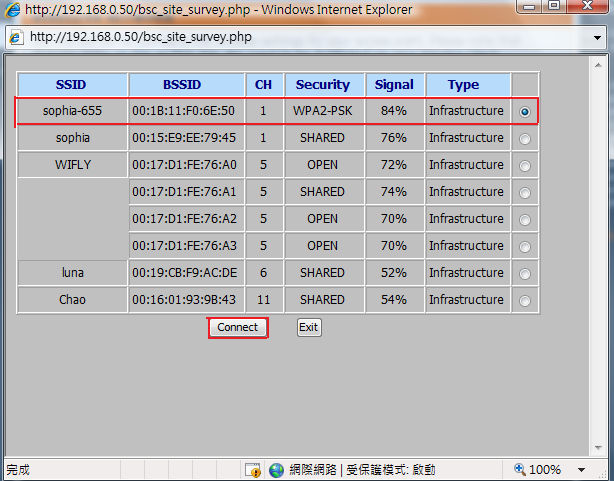

步驟5. 點選setupàwirelessà點選site surveyà搜尋sophia-655點選Connectà儲存設定

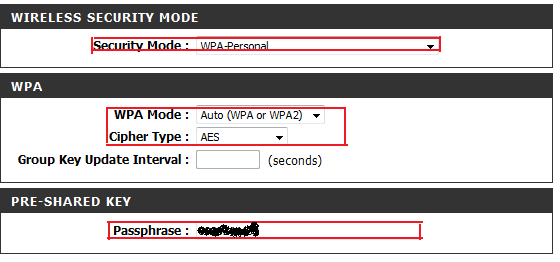

步驟6. 與DIR-655相同密碼設定
驗證設定是否成功:
步驟1. 將電腦接至DAP-1522 LAN 1-4其中一孔,至程式集à附屬應用程式à命令提示字元
PING 192.168.0.1 (DIR-655的分享器)

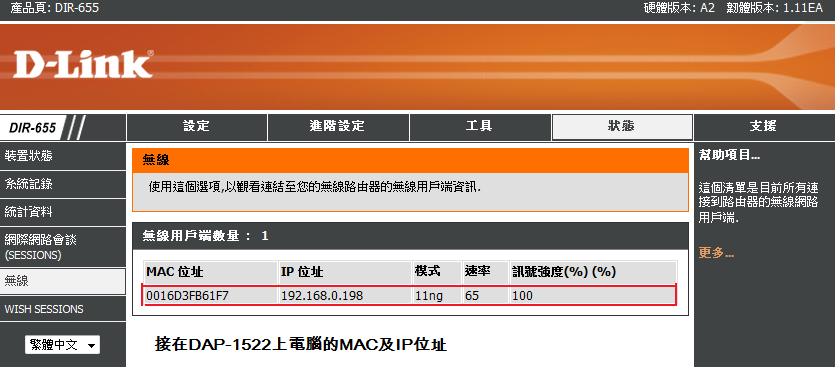

步驟2. 至DIR-655的設定畫面,點選狀態à無線
步驟3. 最後確認接在DAP-1522的電腦是否可以上網
