何謂WDS功能:
WDS全名為 Wireless Distribution System（無線分散系統）。簡單來說是用無線方式在基地台(AP)間做成類似橋樑功能，
將資料傳送到另一個有線或無線的網路構成一個區域網路，此功能可以一對一或是一對多。
所以您可將此功能想成一條虛擬的線路將AP串接起來。
在D-Link產品中，一般WDS 的應用有兩種，一為「WDS」，另一為「WDS with AP」

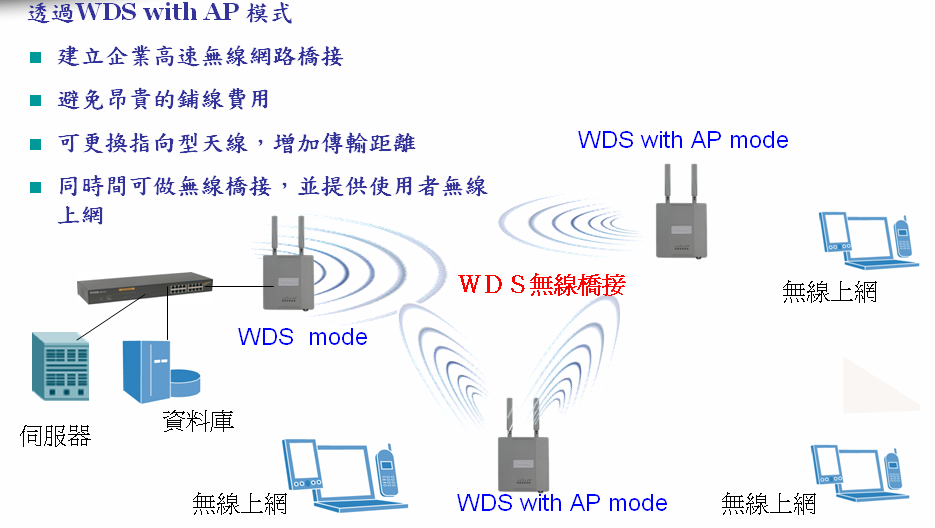

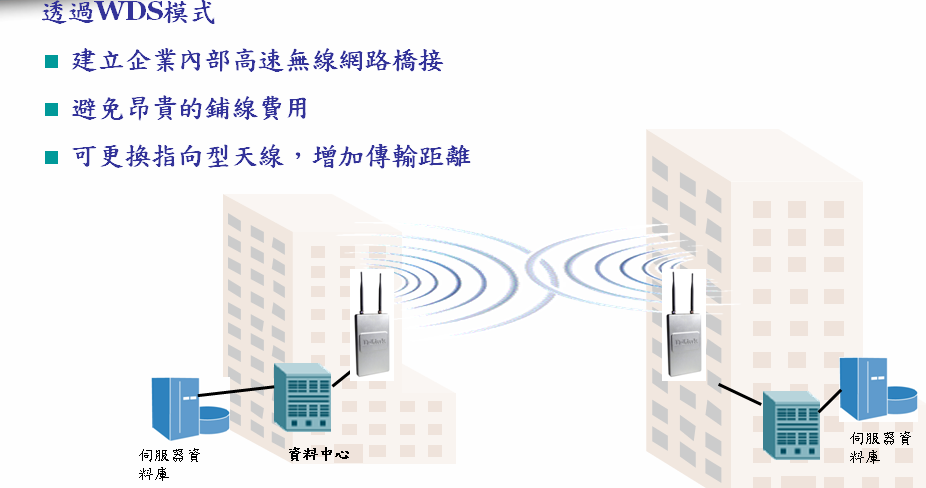

架構圖示如下:
※ 若用戶端有無線上網的使用需求，請將功能選為「WDS with AP」模式，
否則單純使用WDS 模式時，用戶端將無法使用無線網卡與之無線連結。
若環境中有多個無線AP想應用此功能，有可能形成無線網路傳輸迴圈的複雜情況，因此在設計規劃時必須謹慎仔細。
一般設定架構可分成直線型及星狀架構兩種:

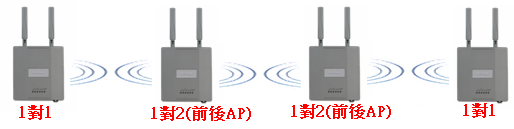

直線型

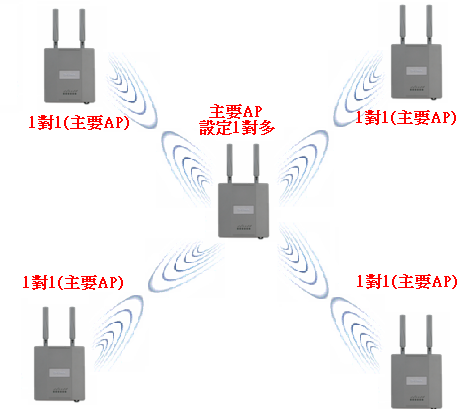

星狀
目前D-Link無線基地台有支援WDS功能的型號如下:
DWL-2100AP DWL-2700AP DWL-3200AP DWL-7700AP DWL-8200AP DGL-4300
WDS with AP模式該如何設定?
設定必須掌握的要件如下:
1、AP皆需具有WDS with AP 模式功能
2、AP使用的無線網路頻道必須相同
3、AP選擇WDS with AP模式功能，並互相設定對方AP的MAC位址
4、AP的無線加密類型和密碼必須相同
5、AP最好是同一個廠商的產品，甚至是同一個型號的產品，以避免不相容問題產生的可能性
實際操作此以DWL-2100AP為例，假設共有三台AP，架構如上圖之直線型
規畫三台基地台名稱、IP位址及記下三台MAC位置如下
| SSID | IP位址 | MAC位址 |
第一台AP | 2100ap-1 | 192.168.0.50 | 00:11:95:F6:04:A6 |
第二台AP | 2100ap-2 | 192.168.0.51 | 00:0D:88:E6:62:D5 |
第三台AP | 2100ap-3 | 192.168.0.52 | 00:0F:3D:DF:4A:10 |
所以我們必須將三台AP的IP位址、SSID更改，但頻道和加密方式設為相同。
選WDS with AP的功能後，第一台只設後面第二台的MAC，第二台設兩旁第一台和第三台(前後)的MAC，第三台只設前面第二台的MAC。
即 2100ap-1 à ß 2100ap-2 à ß 2100ap-3
(同理可設定更多台AP，但有些型號可最多設到 8台 或以上)
以下為詳細設定說明：(步驟1~ 5請使用有線與AP 連結後設定)

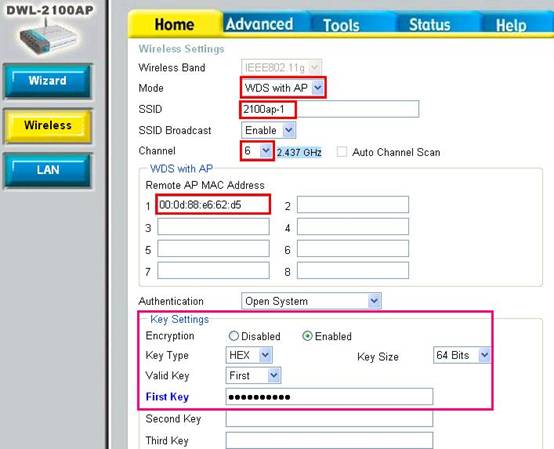

1、 進入192.168.0.50設定畫面設定如下(加密方式您可自行選擇要或不要)，
更改SSID，輸入第二台AP的MAC位址後APPLY執行

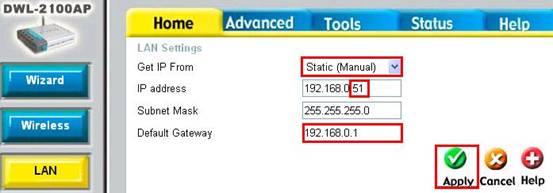

2、將第二台AP的IP位址改為192.168.0.51，再用此位址重新登入畫面

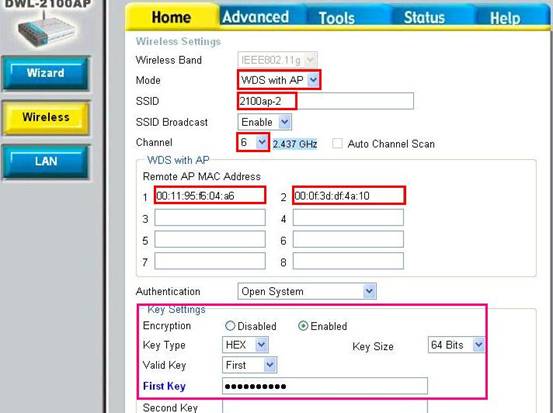

3、更改SSID，將前後兩台AP的MAC位址輸入再APPLY執行

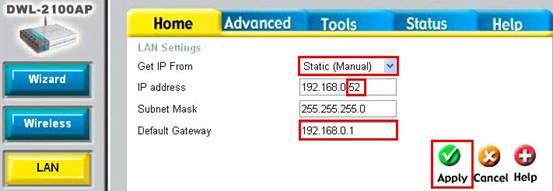

4、將第三台AP的IP位址改為192.168.0.52，再用此位址重新登入畫面

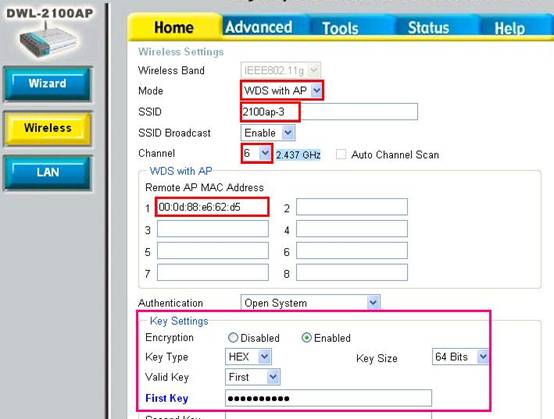

5、更改SSID，輸入第二台AP的MAC位址後APPLY執行

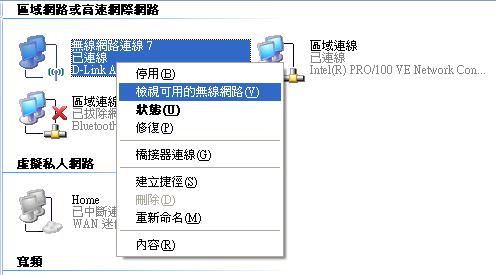

6、完成上述設定後, 以XP作業系統為例使用無線網卡, 搜尋檢視可用的無線網路

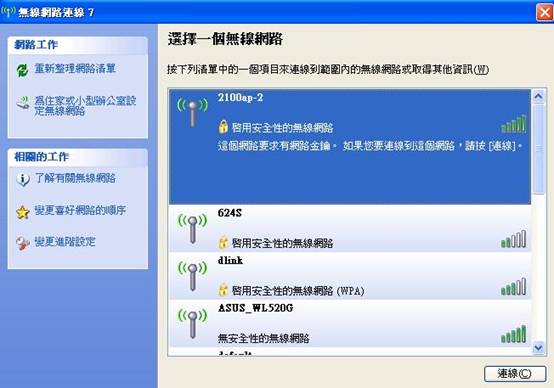

7、任意連上此三台的其中一台基地台，可先找靠近自己電腦即訊號較強的基地台連線

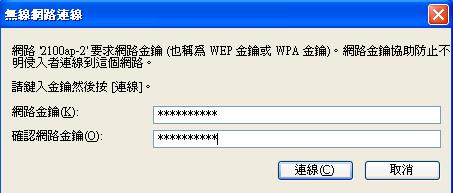

8、若有設定加密請輸入密碼
9、檢視連線狀態確定無線連線是否已連上

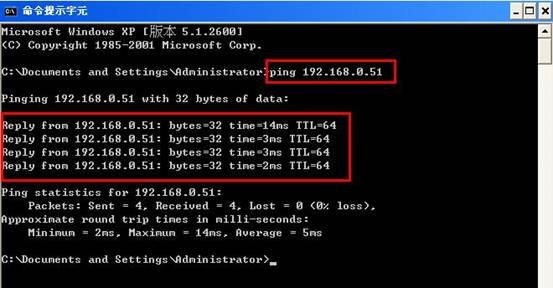

10、在命令提示字元內輸入「ping 192.168.0.51」
(目前連線AP的IP位址)看是否有reply 的回應，若有即能確定有連上此台AP

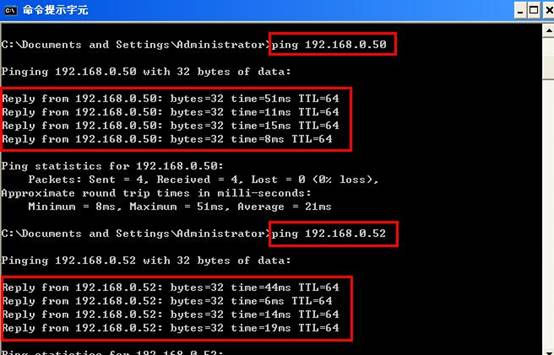

11、要確定剛才所做WDS with AP的設定是否成功，在連上某台基地台後，
同樣用ping的指令來測試其他台AP是否也有回應，若都有的話表示您設定的WDS功能已經生效
2006/9/14 新增備註:
若您為DWL-2100AP 使用者，且使用 軔體版本為v.2.50na 的話，
因為此版軔體在WDS with AP &WDS 功能已支援WPA、WPA2。
但設定時請注意以下資訊：WDS with AP &WDS 設定加密方式為
WPA-PSK、WPA2-PSK、WPA-Auto-PSK 的話，因為WPA 加密驗證
時會連同SSID 一同檢驗，所以各點AP 的SSID 設定必須相同。
