By Sophia 2014/12

說 明

★ 當原來的無線基地台訊號不夠時，可搭配DIR-809來將無線的訊號延伸，但不保證與非D-Link無線產品的搭配

★ 電腦端使用的網路卡的管理程式必須具備可分辨基地台的MAC位址或可設定連線至某一特定MAC位址的功能

★ 設定完成後，DIR-809放置的位子必須在原來無線基地台的收訊範圍內
★ 因透過5G連線，前端分享器需有5G訊號才可連結

●示範機種

◎WinXP SP3

◎DIR-809 硬體版本：A1 韌體版本：1.02

搭配 DIR-815硬體版本：A1 韌體版本：1.04

網路架構圖

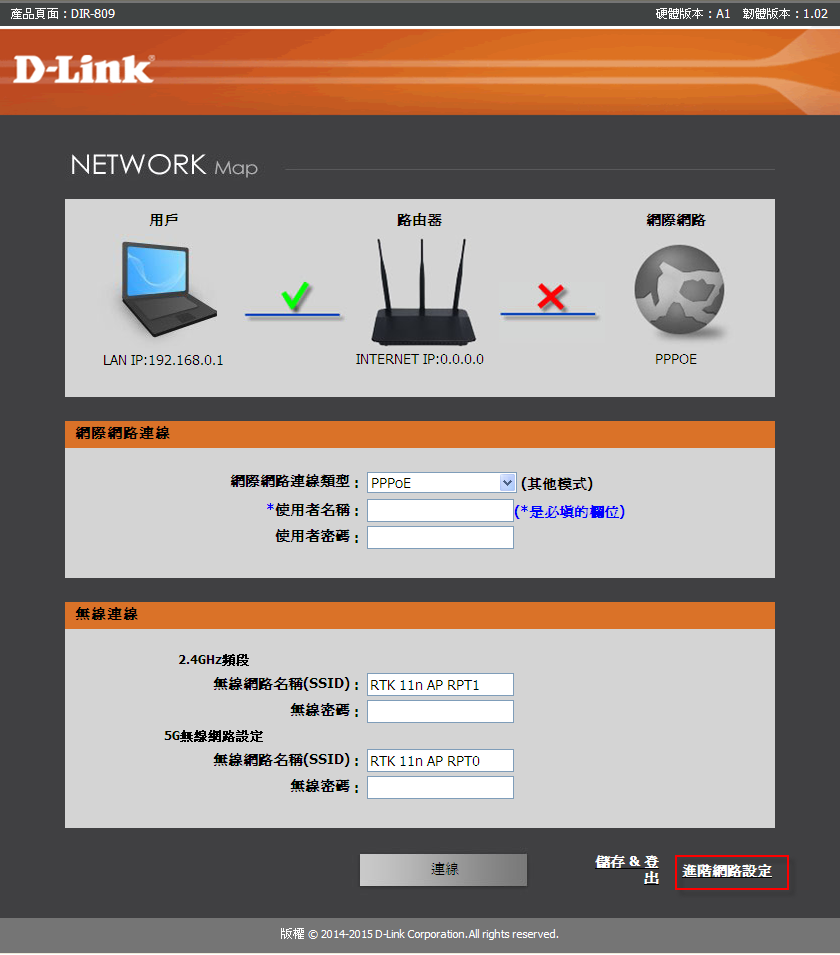

1.將您電腦的網路線連接到DIR-809 LAN埠上後開啟您電腦的瀏覽器於瀏覽器網址列上輸入

    http://192.168.0.1  點選進階網路設定 至DIR-809的設定畫面

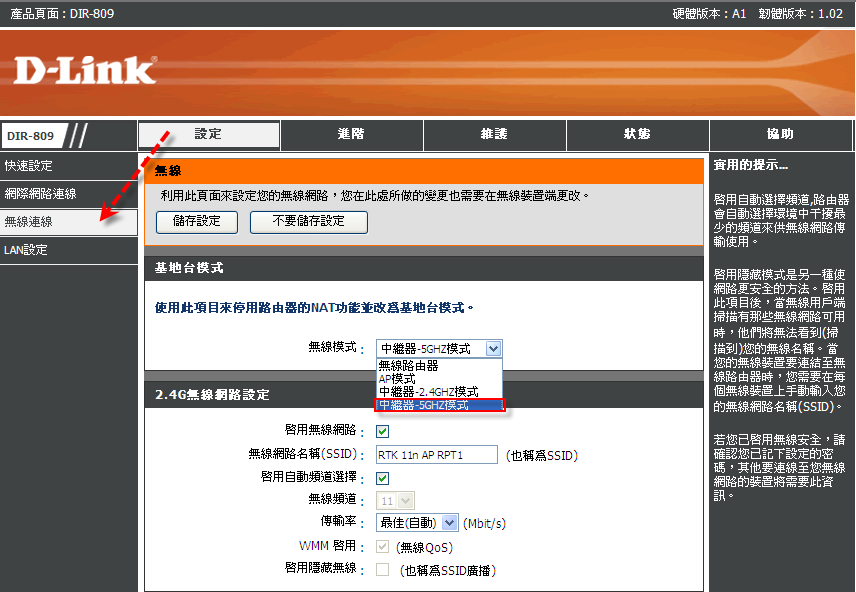

2.『設定』à『無線連線』à無線模式『中繼器-5 GHZ模式』

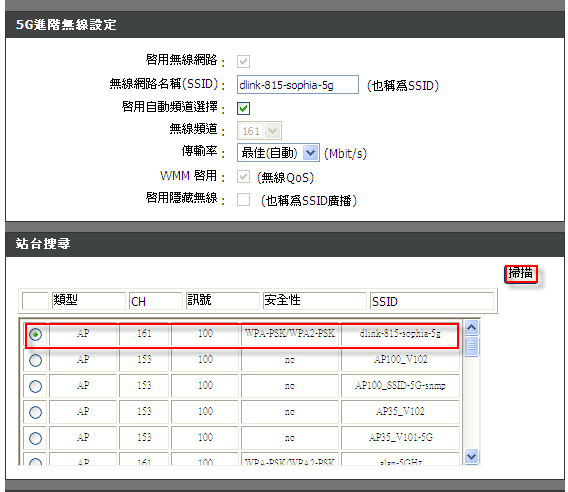

3. 點選『掃描』à『搜尋無線基地台名稱』

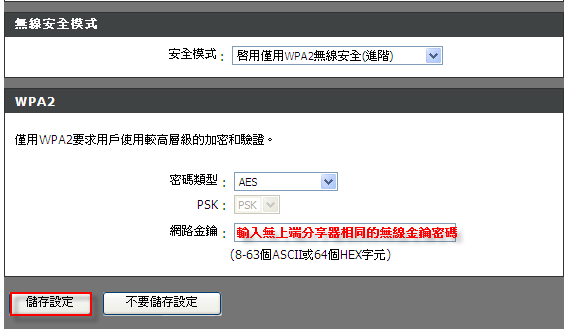

     網路金鑰：輸入與上端分享器相同金鑰 範例：1234567890

4. 輸入正確無線金鑰密碼後à 點選『儲存設定』

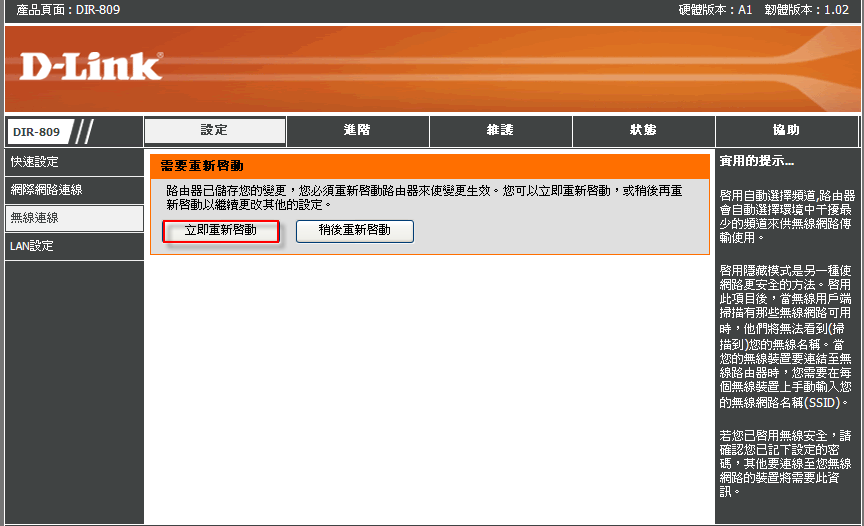

6. 點選『立即重新啟動』

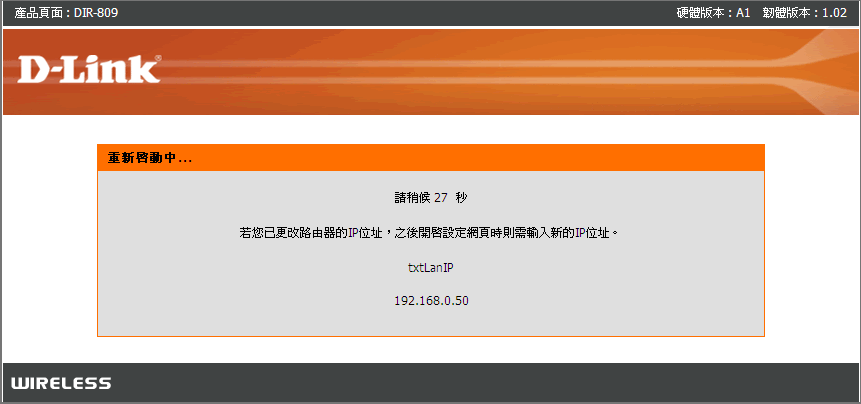

7. 請稍等，設備重新啟動　

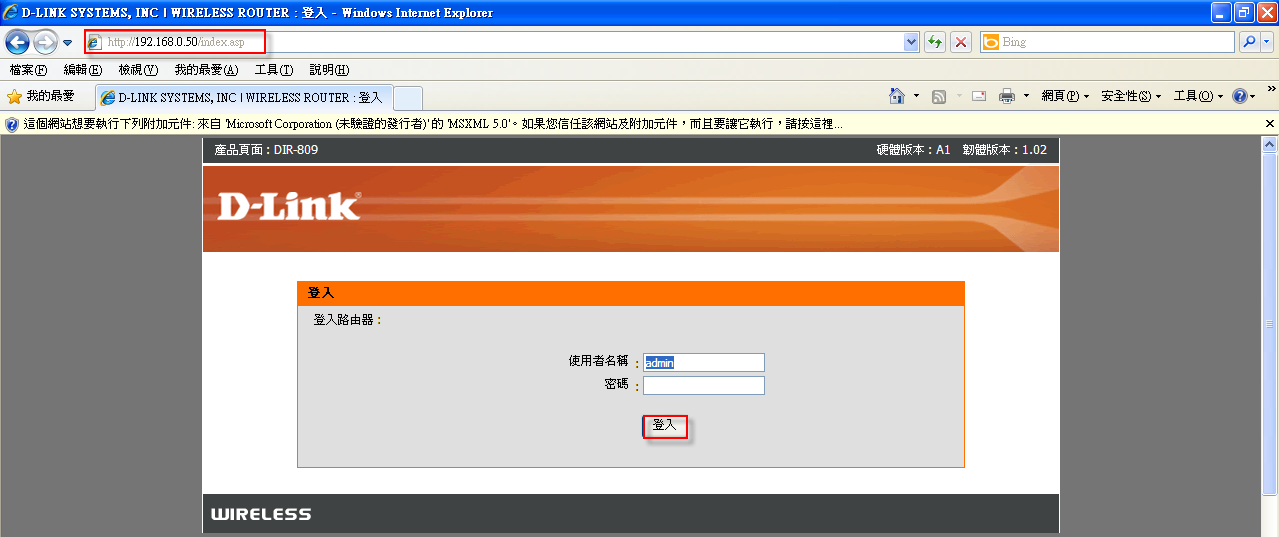

8. 開啟您電腦的瀏覽器於瀏覽器網址列上輸入 http://192.168.0.50

使用者名稱：admin 密碼：空白 點選『登入』

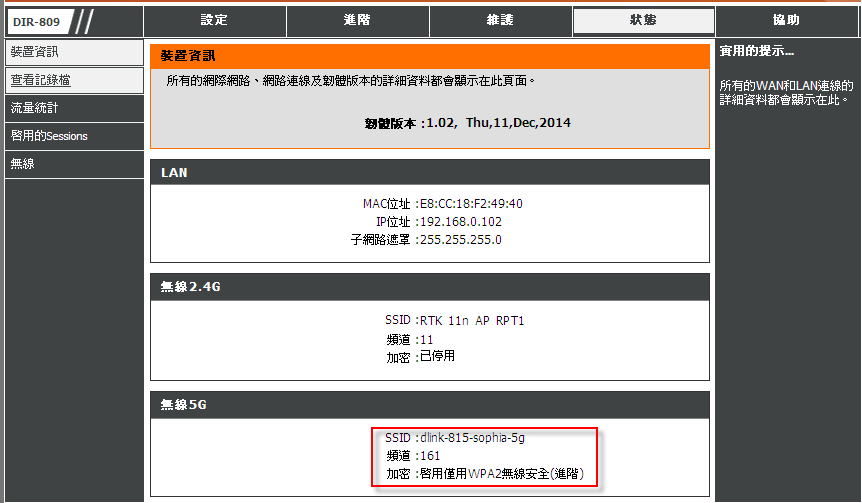

9. 點選狀態à裝置資訊

  無線5G已連前端分享器

10. 驗 證

      ##強烈建議設定完後電腦重新開機一次再做驗證動作##

10. 驗 證

##強烈建議設定完後電腦重新開機一次再做驗證動作##

     1.     最簡單的驗證方式為電腦接一條網路線至DIR-809 LAN1~4任何一個埠上，確認是否可以連接上網



2.透過同一台電腦點選windows所有程式集à附屬應用程式à命令提示字元 ping 192.168.0.1

3.透過同一台電腦點選windows所有程式集à附屬應用程式à命令提示字元 ping  192.168.0.50 是否有回應

3.若不成功則請再參考上面設定方式再確認一次
