DIR-809兩種串接方式說明之一，將第二台DIR-809設定為無線分享器
說 明
若您目前已有IP分享器的設備，又新購一台DIR-809，兩台IP分享器想要串接一起使用時，您可使用以下方式串接。將第二台DIR-809 當作無線分享器使用。
D-Link 的IP分享器IP預設是192.168.0.1，所以兩台IP分享器都使用了相同網段的IP位址，就會造成後面串接的IP分享器沒有辦法上網，所以您必需要將這兩台IP分享器的IP錯開來

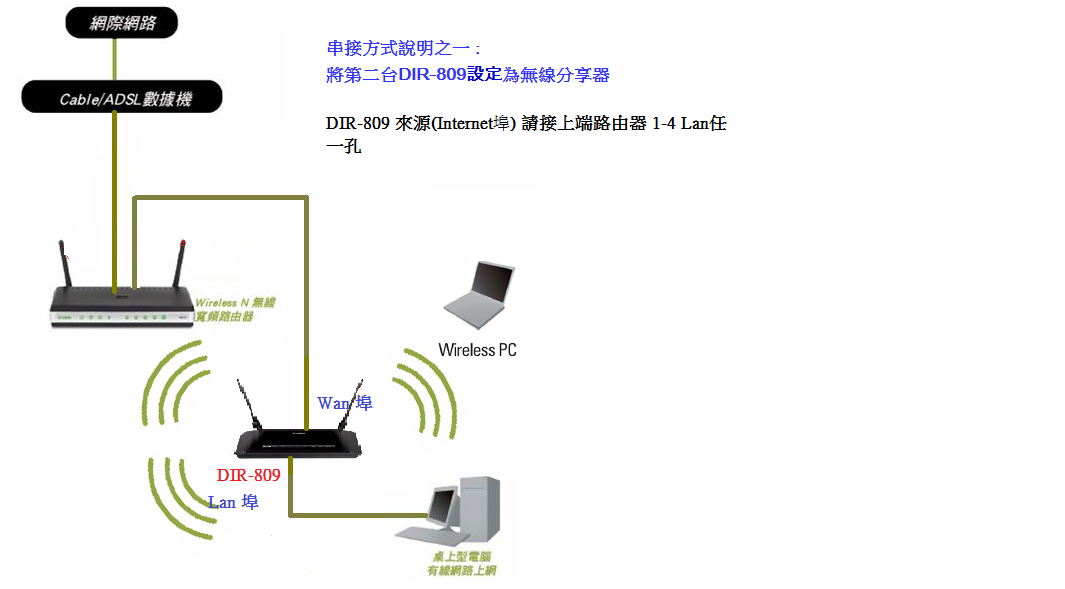

網路架構圖
請參照下列步驟設定
1. 第一台IP分享器的原接線線路不需要改變
2. 第二台DIR-809 的先不需要和上一端IP分享器接線，請將電腦網路線接至DIR-809 的Lan埠 1-4 其中
任何一個孔
打開網頁瀏覽器，網址列輸入「192.168.0.1」按enter 後，出現設備登入畫面，我們到DIR-809
分享器設定中更改DIR-809 分享器IP位址

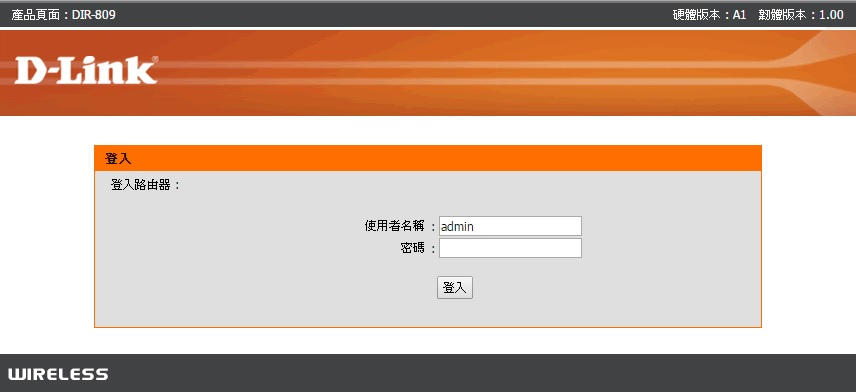

使用者名稱: 「admin」，預設不需要密碼，保留空白，點選「登入」

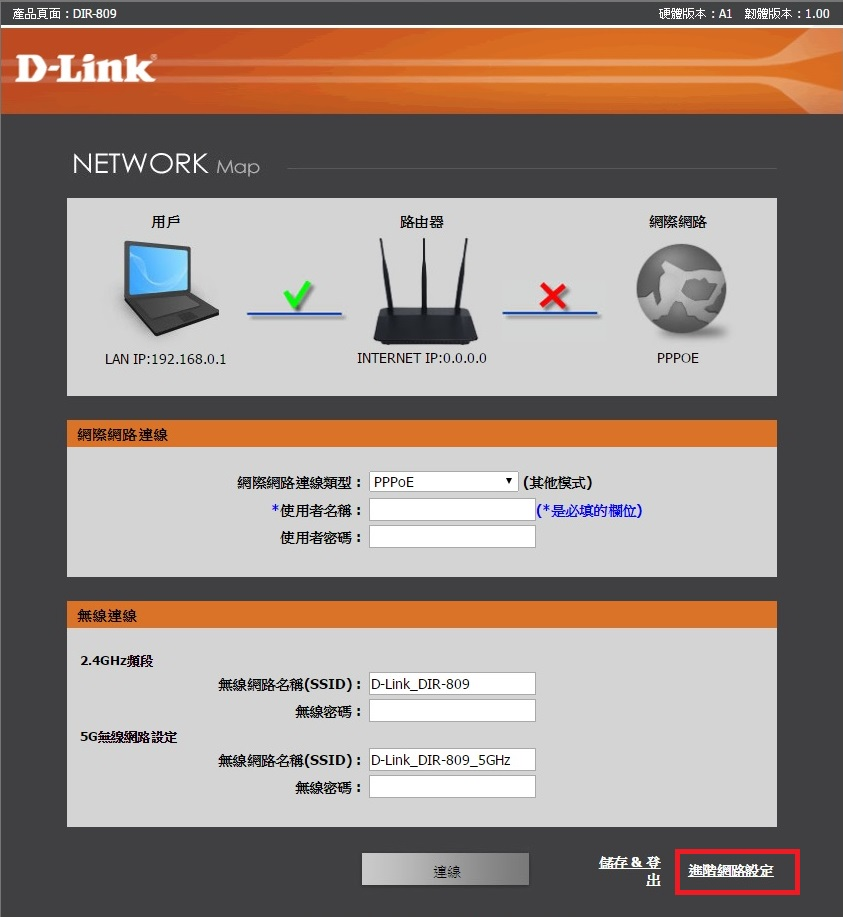

3. 進入頁面後 à 點選進階網路設定

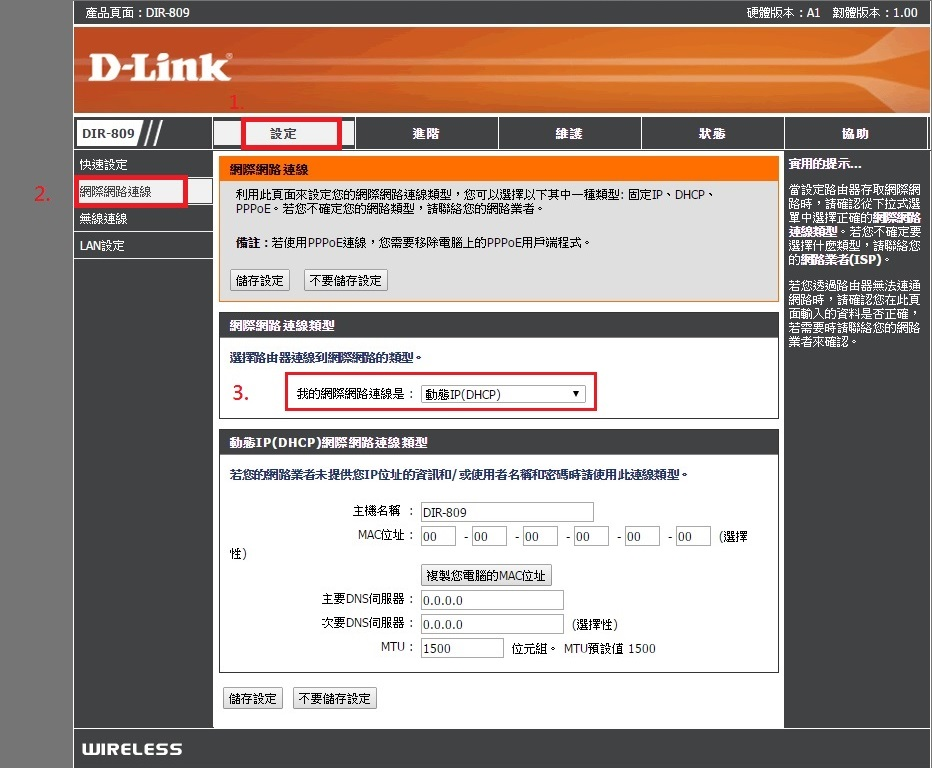

4. 點選設定à 網際網路連線à 確認網際網路連線方式是DHCP動態IP (DHCP)
5.

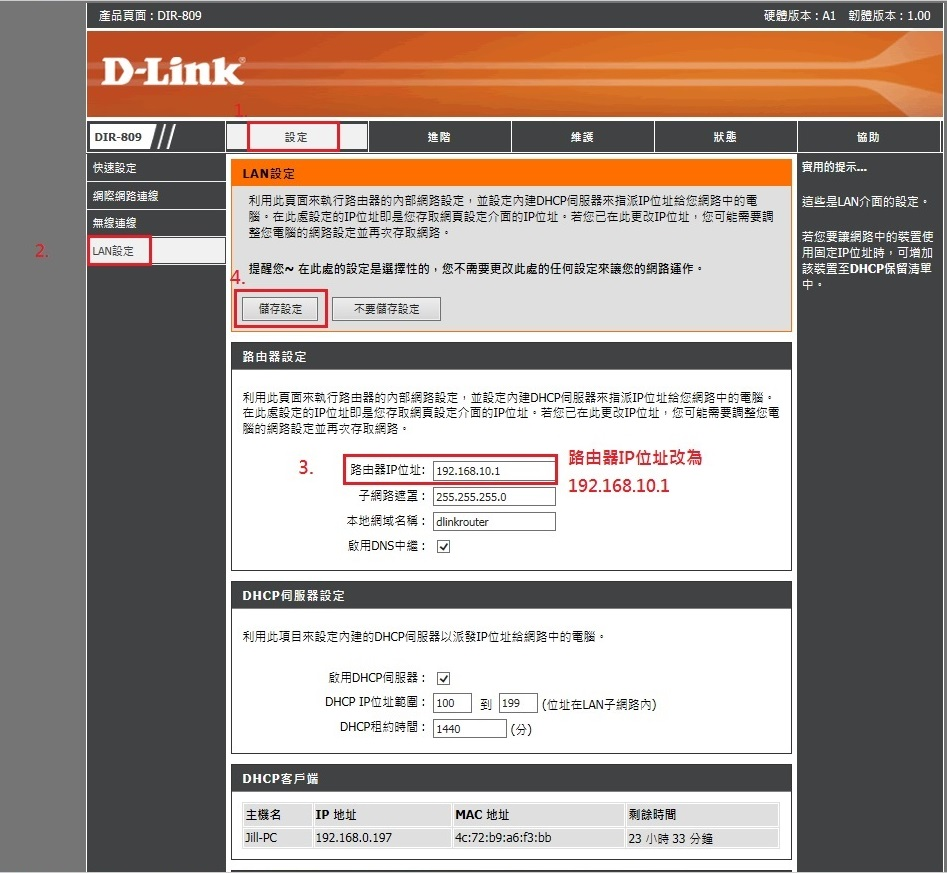

(1) 點選 「設定」à「Lan設定」: 需更改分享器 IP 位址 :
若您上方的IP分享器為D-Link的 (D-Link 分享器IP位址為 192.168.0.1)，請至「 分享器IP位址」欄位內將 IP改為192.168.10.1 (第三碼的數字可任意輸入為EX:10 或您也可改成192.168.2.1,以此類推) 以避免IP衝突。如果上端分享器為其他廠牌,IP位址與DIR-809L不同即可,若相同則依照上述方式更改DIR-809 LAN端IP位址
此IP 位址 (192.168.10.1) 即為日後登入DIR-809分享器管理頁面的IP位址，改完後請將它記下以方便日後管理。
(2) 點選「儲存設定」 ，儲存剛剛所做的設定值。

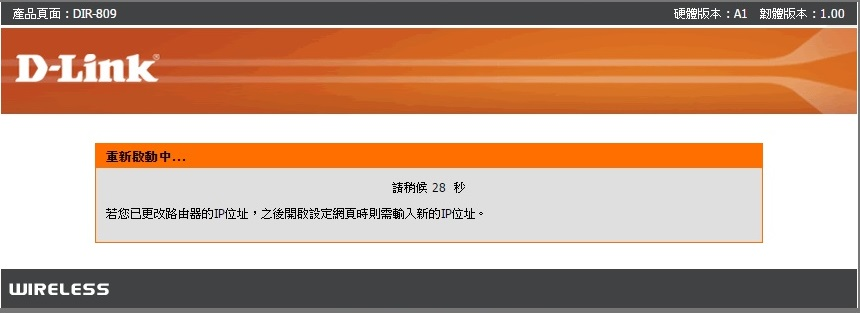

(3) 儲存設定，資料儲存中
6、儲存完畢後，再串接兩台分享器 : 再拿一條網路線從上端分享器 LAN 1-4 其中任一埠 ，接到 DIR-809 的 Internet 孔。

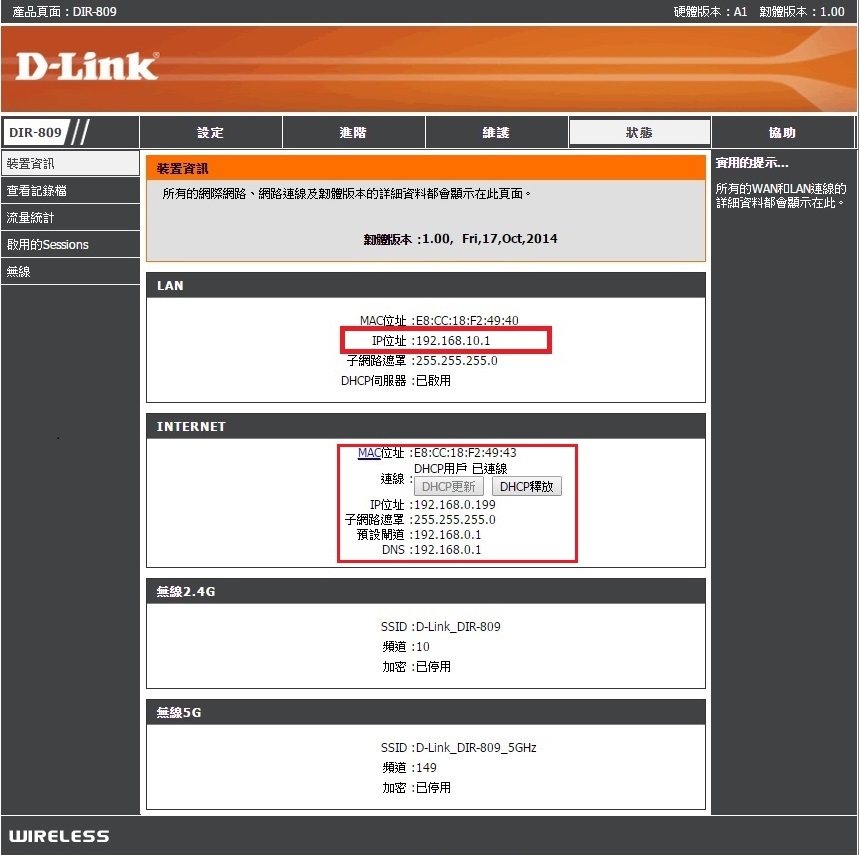

7、再回到已更改設定完畢的 DIR-809 分享器管理頁面 ( IP位址已變更為 192.168.10.1) 的【狀態】頁面，您可看到 DIR-809 分享器IP位址已變更。
可看到 INTERNET網際網路已拿到上端分享器配發的IP

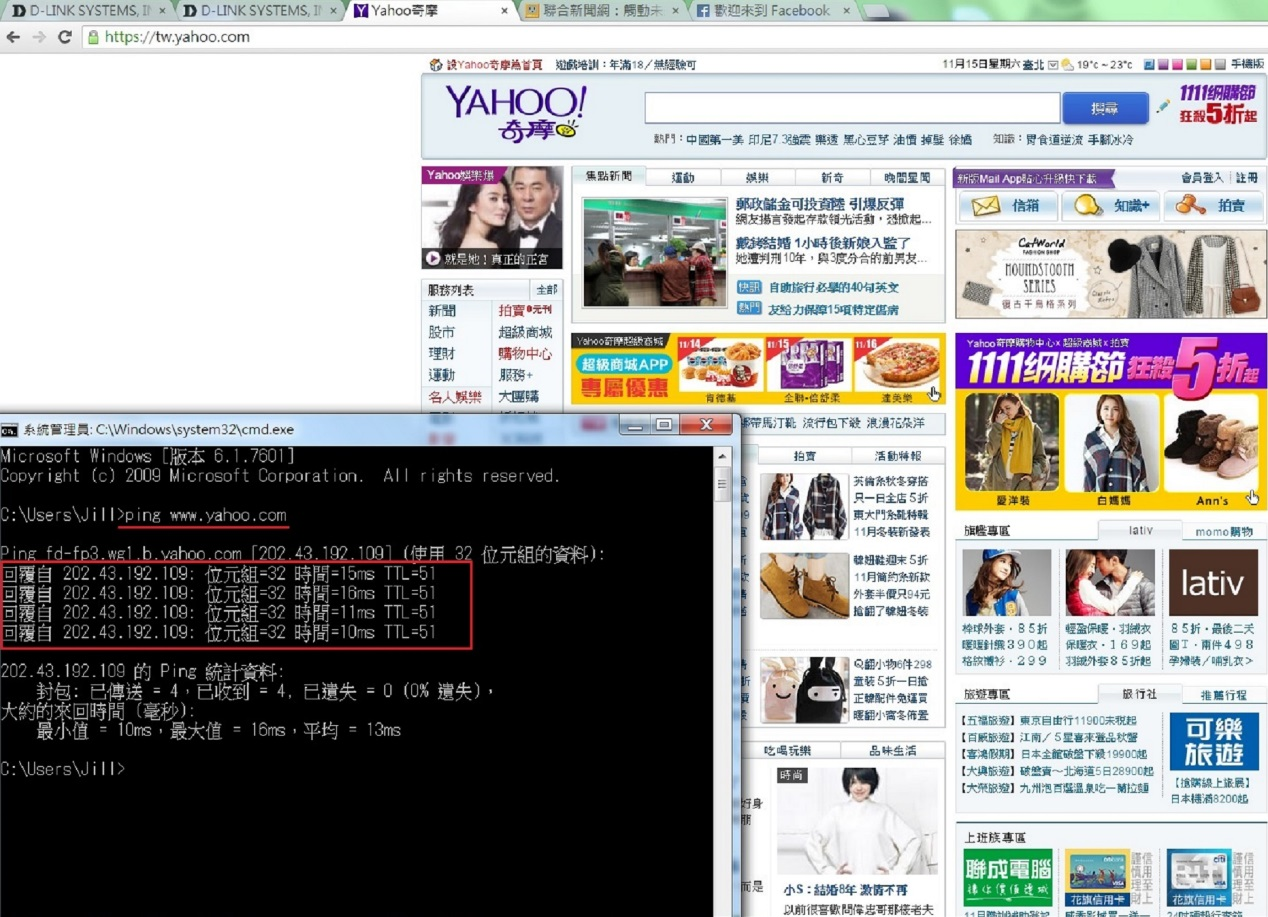

8. 開啟一網頁或嘗試 PING對外網站，可以PING到且有回應，設定即成功。此時您可用任一無線或有線電腦連上DIR-809 ，即可對外做連線上網動作。
兩種串接方式說明之二 :
將第二台 DIR-809 設定為無線基地台HUB (連接並且整合兩台IP分享器，同在一個區域網路之內)
說 明
若您目前已有IP分享器的設備，又增購一台DIR-809，兩台IP分享器想要串接一起使用時，又希望兩端設備底下的裝置能在同樣一個區域網路內(例如:可使用網路芳鄰，網路印表機 這些功能)，建議您將第二台DIR-809做無線基地台使用，第二台DIR-809 即成為簡單的具有無線的Hub功能

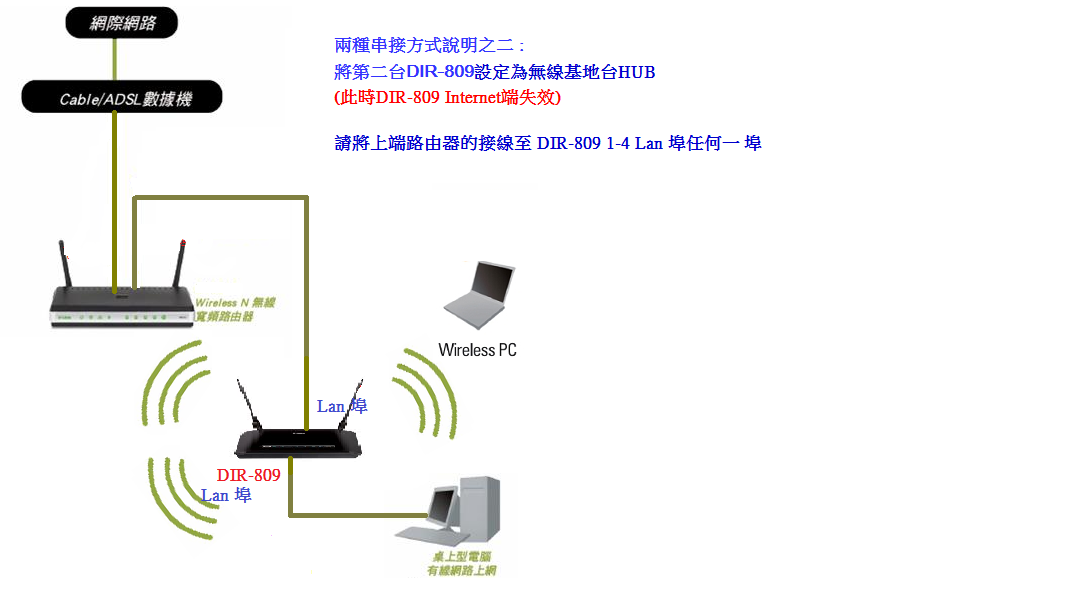

網路架構圖
請參照下列步驟設定
1、第一台IP分享器的原接線線路不需要改變
2、 DIR-809 分享器 先不需和上端IP分享器接線，將電腦網路線單接至DIR-809 的Lan埠 1-4 其中一埠上。
打開網頁瀏覽器，網址列輸入「192.168.0.1」enter 後，出現登入分享器畫面，
使用者名稱: 「admin」，預設不需密碼，保留空白，點選「登入」。
3. 進入頁面後 à 點選進階網路設定

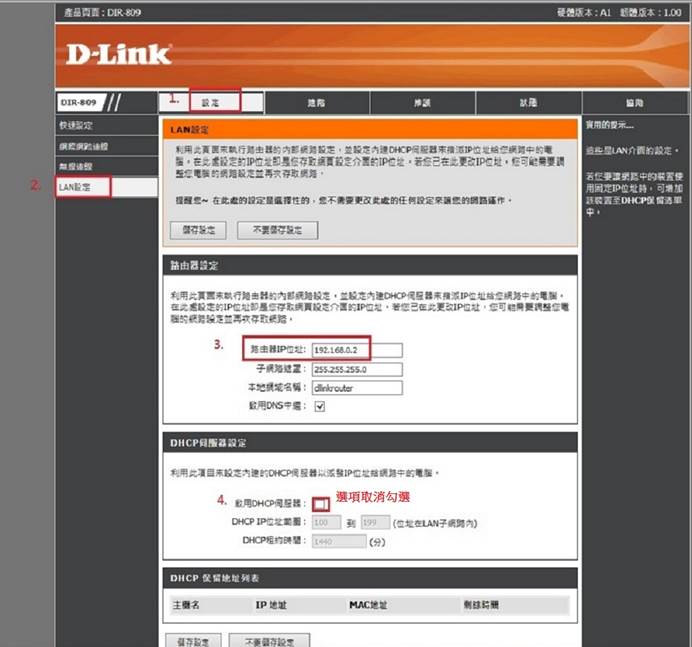

4. 點選 「設定」à「Lan設定」: 需更改分享器 IP 位址
(1) 若您上方的IP分享器為D-Link的，請至「 分享器IP位址」欄位內將數字改為192.168.0.2 (IP分享器位址第四碼的數字可任意輸入為2~254，您也可改成192.168.0.3，以此類推) 以避免IP衝突並可在同一區域網路內。若上方的分享器為其他廠牌，請確認其IP位址為何，將DIR-809 的IP位址改為與其同網段但不重覆的IP即可。
(2) 並將「啟用DHCP伺服器選項」 取消勾選。
此「 分享器IP位址」192.168.0.2即為DIR-809的IP位址，日後登入回DIR-809管理頁面即為此IP位址，改完後請將它記下以方便日後管理。
(3) 點選「儲存設定」，儲存剛所做的設定。
儲存設定完成之後，再串接兩台分享器，請拿另一條網路線從上端分享器LAN 1-4 埠其中一埠接至DIR-809 的LAN 1-4 其中一埠。(此時DIR-809 Internet埠失效)
5. 開啟一網頁或嘗試 PING對外網站，可以PING到且有回應，設定即成功。此時您可用任一無線或有線電腦連上DIR-809 ，即可對外做連線上網動作。

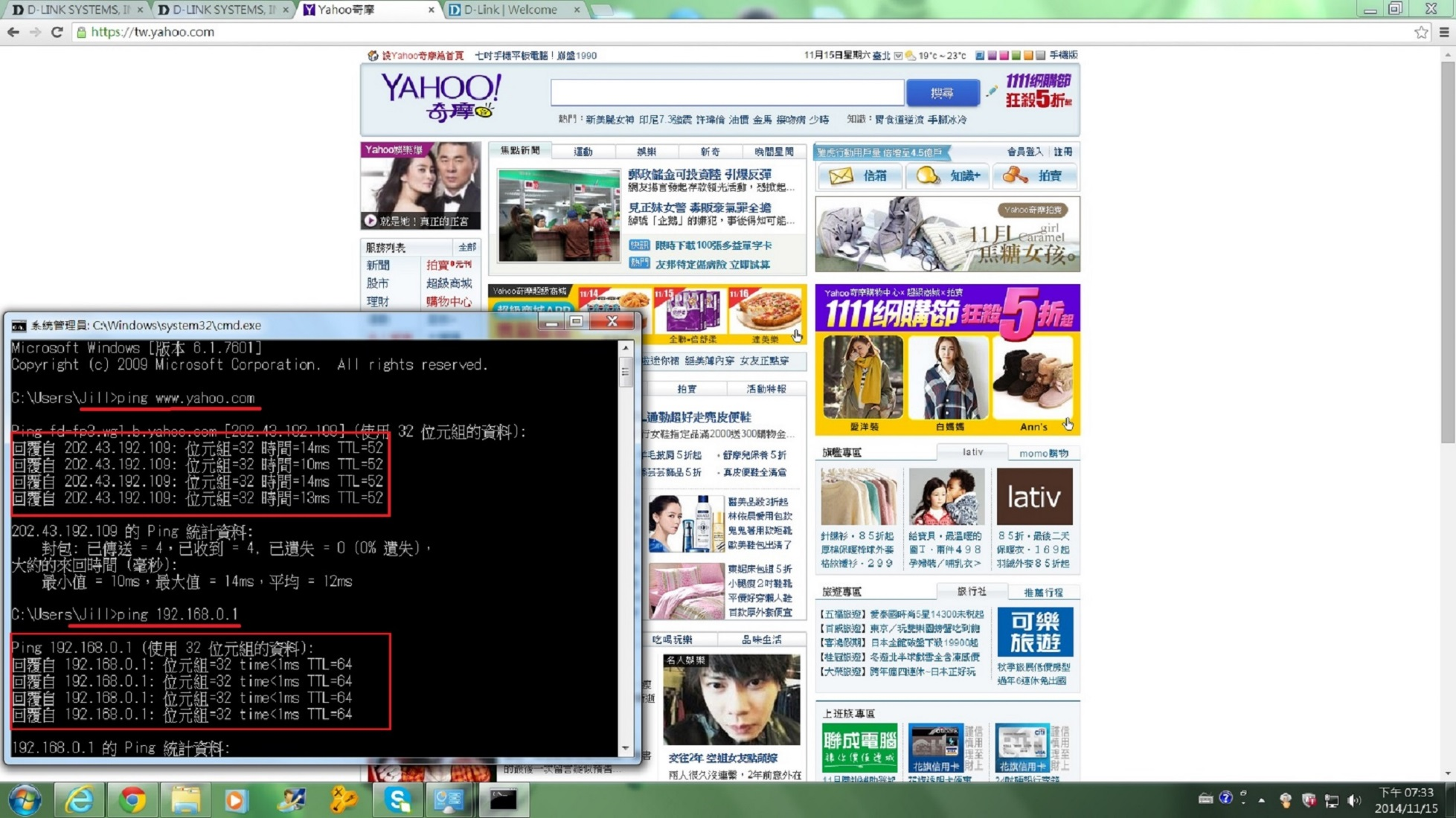

6. 您並可成功 PING至上端路由器IP址址 192.168.0.1 ，代表您現在電腦已和前方的路由器在同一區域網路底下了，無論是有線的設備，還是無線的行動裝置，就都可以在同一個網段
