by Paul
[無線存取點說明]
將DIR-300當 AP無線基地台使用兼做為Switch 的功能, 基本上DIR-300是一個無線家用寬頻路由器,也就是一般稱為 IP 分享器的網路設備,專有的名詞則為NAT(Network Address Translation)網路位址轉換的設備,
以下稱為NAT設備, 大致上就是用來做IP位址分享的用法, 將外部真實IP 轉址為內部保留網段的IP,提供保留網段IP(例如,192開頭),給多台電腦使用一個真實IP連上 Internet , 其中電腦可以使用有線(拉網路線接Lan 四孔),或者用(無線網卡方式連入)
[應用一 ]
如果家裡已經有一台Nat設備時,二台Nat設備串接時常有電腦架站防火牆網路通訊要過二層Nat 問題,或者在不方便使用Nat 轉址成保留網段時則可以把 DIR-300當成無線基地台 也就是 AP (Accress Point)來使用
注 意 :
以無線或有線在DIR-300無線存取點模式時,會以前端的IP分享器來配發上網的IP,所以前端的IP分享器的NAT作用必須正常執行

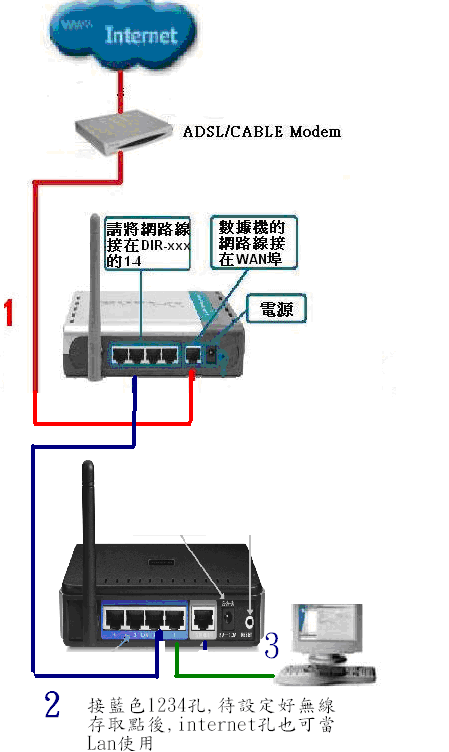

[應用二]

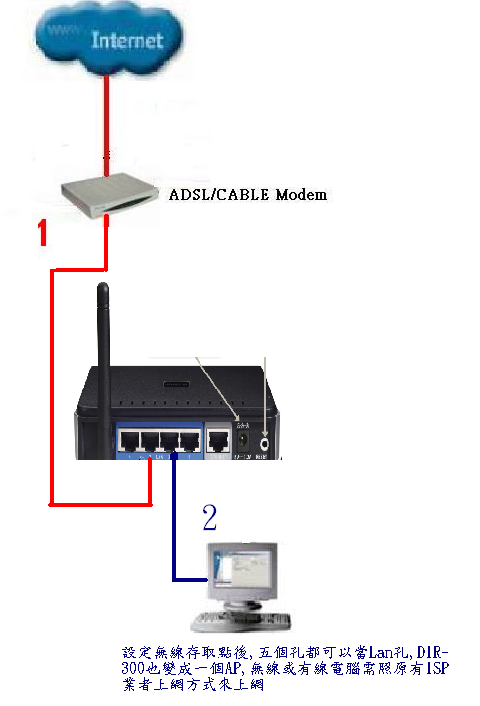

直接接在ADSL數攎機上使用, 當成無線基地台 也就是 AP (Accress Point)
注 意:
設定無線存取點後,五個孔都可以當Lan孔,DIR-300也變成一個AP,無線或有線電腦需照原有ISP業者上網方式來上網台灣通常是 Cable moden
[設定方法]
《步驟一》登入DIR-300 設 定 畫 面，先設定無線名稱及加密方式
※ 注意：此時PC為離線狀態，並透過IE瀏覽器連結到設備作設定
1.打開IE 瀏覽器網頁網址打 192.168.0.1
使用者名 : admin 密碼: 空 白 登入

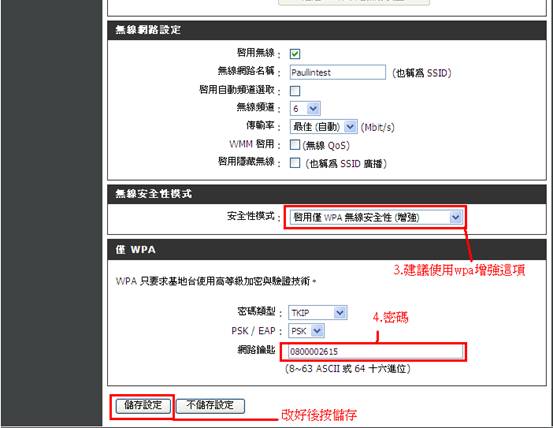

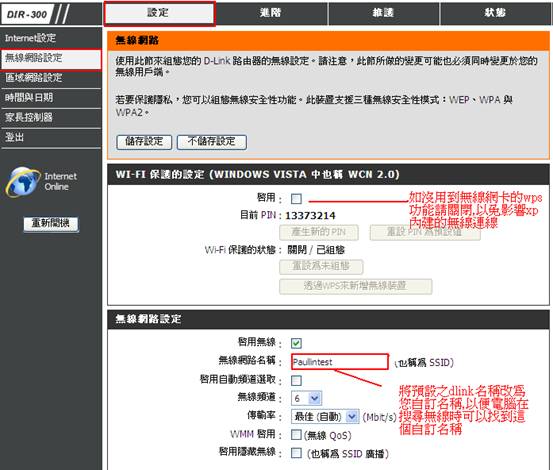

2.首先在 設 定 INTERNET設定 按 無線網路設定à按 手動設定無線網
2.1如網卡並無wps功能請將WiFi保護關閉
有關wps功能可到以連結查看 IR系列產品設備側邊Reserved按鈕功能為何? 該如何使用? (包含WPS說明)
2.2修改無線網路名稱,預設為dlink, 因 電腦在找無線訊號時會看到這個名稱,請自訂成自已要的名字
2.3選擇加密模式為WPA增強 (建議用,也可選wep)
2.4將自訂的密碼存入
2.5按儲存設定

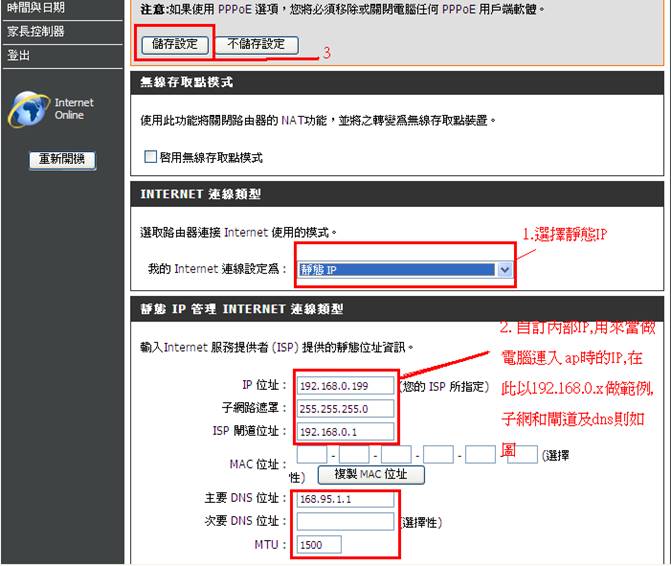

《步驟二》因無線存取點模式啟用後,如電腦要在使用DIR-300的IP連入DIR-300的設定畫面,必須由WAN port 的IP 連入,所以我們必須自訂

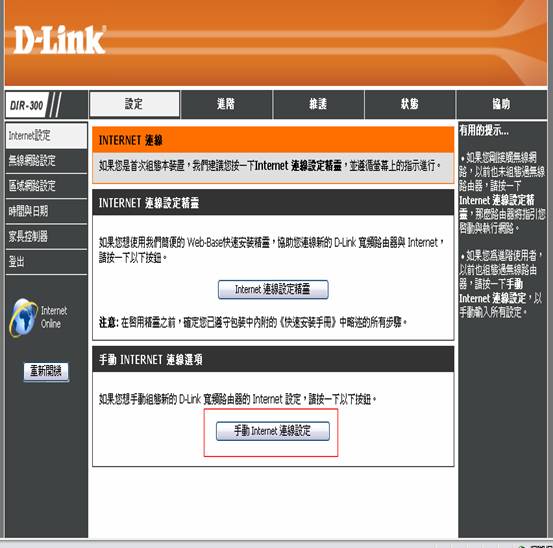

1.在 設定 > INTERNET設定 > 手動internet 設定
2. 把我的Internet 連線設定為 , 改為靜態IP,如此可以自訂DIR-300 當成無線ap時的連入IP
IP位址 : 自訂建議為三種保留網段其中一種
192.168.0.x, 172.17.x.x ,10.x.x.x等等
在此以 192.168.0.199來做範例
數值可照圖片中的設置
IP位址:192.168.0.199
子網路遮罩:255.255.255.0
ISP閘道 192.168.0.1
DNS Server : 168.95.1.1
如此 無線AP 功能Dir-300 連入IP為 192.168.0.199

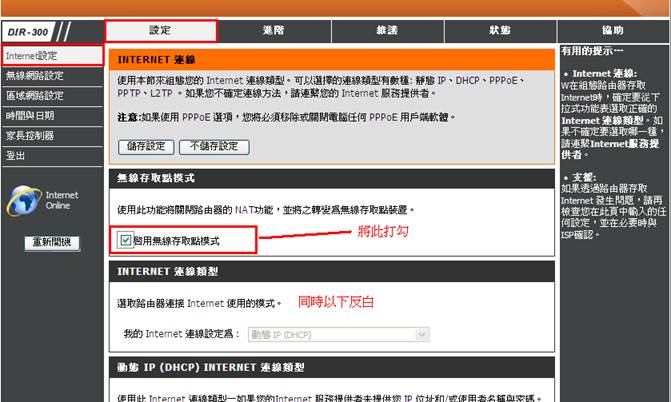

《步驟三》設定DIR-300 為無線ap的做法,無線存取點
1.在 設定 > INTERNET設定 > 手動internet 設定

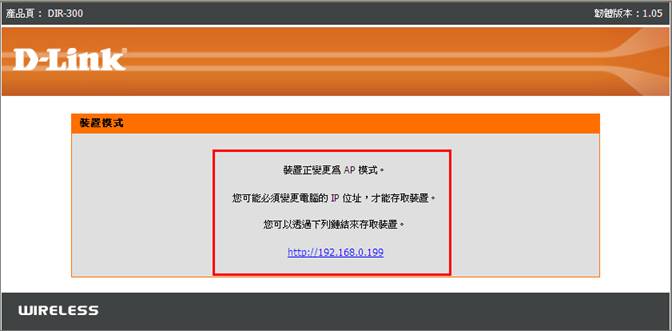

2. 將啟用無線存取點模式打勾,同時以下設定會反白,再按儲存設定,即可當成AP模式來使用
《步驟四》驗証用法
範例為xp內建找基地台連線的做法.如用各家無線網卡的用法請洽各家廠商
Vista 部分請參FAQ :
http://www.dlinktw.com.tw/techsupport/FAQView.aspx?f=FAQ00000"MARGIN:0cm 0cm 0pt" class=MsoNormal>

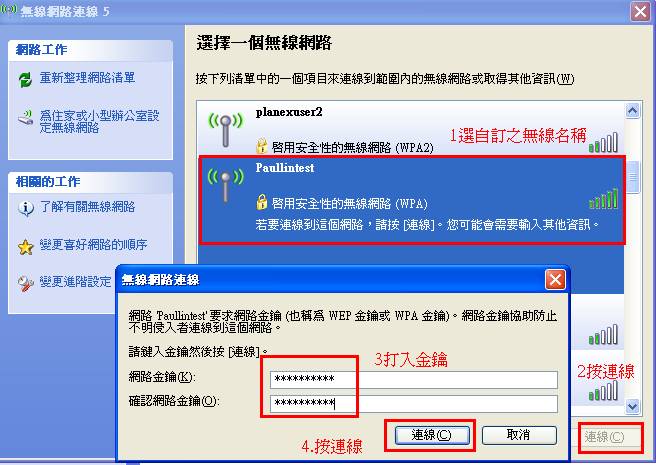

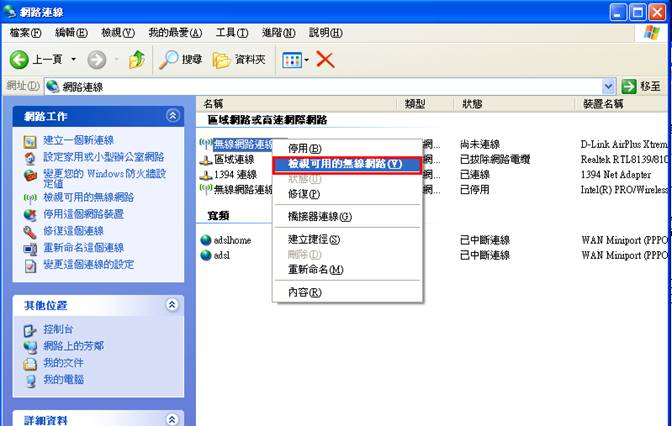

1.請到xp 控制台à網路連線à無線網路連線(按右鍵) à檢視可用的無線網路
2.選擇自訂之無線路名稱,按連線,打上金鑰(沒加密碼則不用), 再按連線即可連上DIR-300

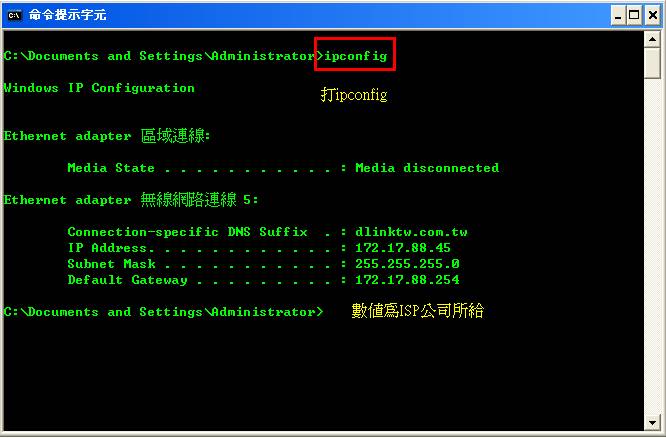

3.範例為 Cable moden 第四台電信的用法,所以直接就可以連上網,目前電腦的無線網卡的IP為電信公司所給之IP位址
如您是用中華電信或者其他電信公司有 帳號,密碼的,則要在電腦上執行pppoe撥號設定 ,請洽您的電信公司
4.如要再連入DIR-300的設定畫面(無線存取點模式)
目前的無線網卡的IP已經不是192.168.0.x ,所以無法用 192.168.0.199進入設定畫面
因此要在無線網卡上再設定一個固定ip 192.168.0.100 ,就可以再進入設定畫面中

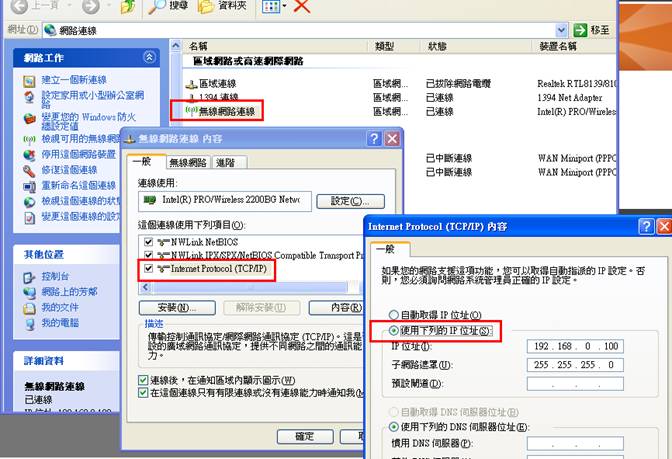

4.1 在控制台à網路連線à無線網路連線(右鍵內容)àinternet Protocol(內容)- ->使用下列ip位址
輸入 IP: 192.168.0.100
子網路遮罩 255.255.255.0 按確定
注意 : 要再上網時請改回自動取得IP位址

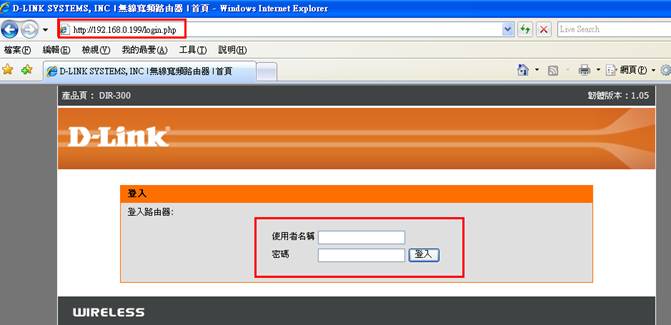

4.2打開IE 在網址打上192.168.0.199 就可以登入設定畫面
