說 明
以下適用支援802.11n 規格且無線傳輸速率可達300Mbps之無線網路卡和無線IP分享器和無線基地台

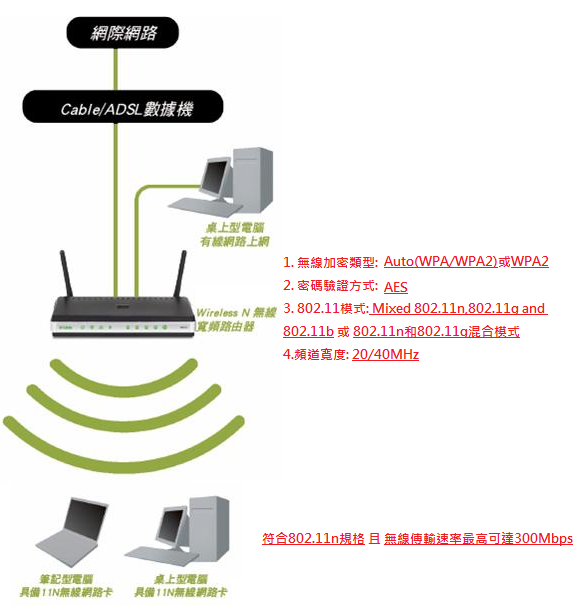

網 路 架 構 圖

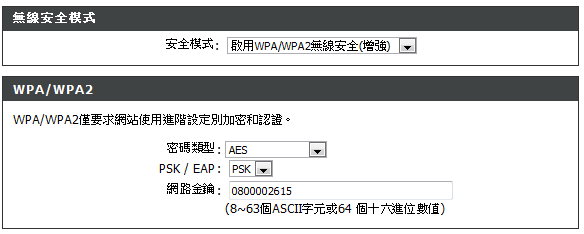

無 線 基 地 台 設 定 需 求 (需符合802.11n 標準規範)
功能項 | 必要設定值 | D-Link設備預設值 |
無線安全性類型 | WPA-Personal | 無 |
WPA 模式 | Auto (WPA/WPA2) 或 WPA2 | 無 |
密碼驗證方式 | AES | 無 |

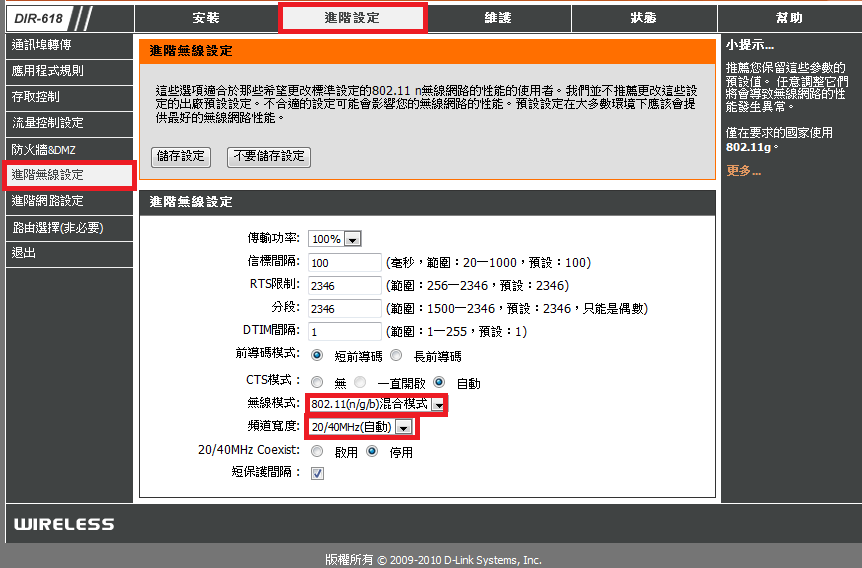

802.11模式 | 20/40MHz | 20/40MHz (自動) |
無 線 網 路 卡 設 定 需 求
1. 需符合802.11n 標準規範 |
2. 802.11n 無線網路卡晶片規格實際無線傳輸速率最高可達300Mbps |
(可參考筆電手冊規格書或洽筆電原廠內建802.11n無線網卡實際無線傳輸效能值可達多少?)



無 法 達 到 300Mbps 原 因
硬體規格限制 以REALTEK 8191SE為範例
- 64-pin QFN CMOS MAC, Baseband MIMO PHY, and RF in a single chip for IEEE 802.11b/g/n compatible WLAN
- Complete 802.11n MIMO solution for 2.4GHz band 支援802.11n
- 1x2 MIMO technology for extended reception robustness and exceptional throughput
- Maximum Tx/Rx PHY data rate up to 72.2M/144.4Mbps using 20MHz bandwidth, 150M/300Mbps using 40MHz bandwidth
- Compatible with 802.11n specification
|
上列型號無線晶片確實能達到300Mbps的無線傳輸效能,但僅止於啟用頻道寬度為:40MHz時,接收速度可達300Mbps,
傳送速度因受限於一支天線的關係最高速率為150Mbps (電腦端顯示之數據)
2.4GHz無線環境下干擾因素
1. 根據802.11n 的規範,若無線連線速度要達到144Mbps以上的速率
(例如:300/270Mbps); 802.11n基地台及802.11n無線網卡的Channel Width必須啟動為40MHz。並使用40Mhz來進行連線。
2. 當Channel Width啟動40MHz時,實際上無線頻道會同時使用兩個,但周圍有其他的2.4GHz 無線基地台使用相同的頻道時,
會引發訊號干擾無法運行40MHz,此時設備就會改運行20MHz,以保有無線連線相容性,但也因此無法跑到300Mbps速率。20Mhz下最高連線速率為144Mbps。

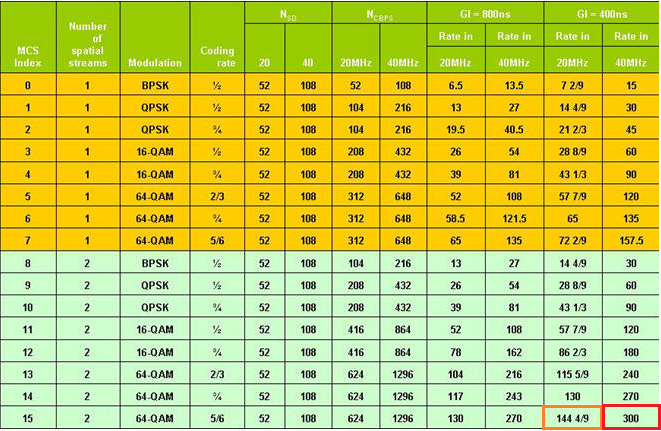

(下圖為 802.11n 速度表)
例如: DAP-1360 AP 無線頻道設定為:9 時,啟動頻道寬度:(40MHz) 時,會同時使用無線頻道:5
由於2.4G 單一頻道會涵蓋到前後兩個頻道, 所以此時實際的無線頻道涵蓋範圍為: 3~11 這一整個頻道範圍。
這時候若環境上有其他的2.4G基地台在使用此一範圍中的頻道的話,就有可能造成干擾無法使用40Mhz。

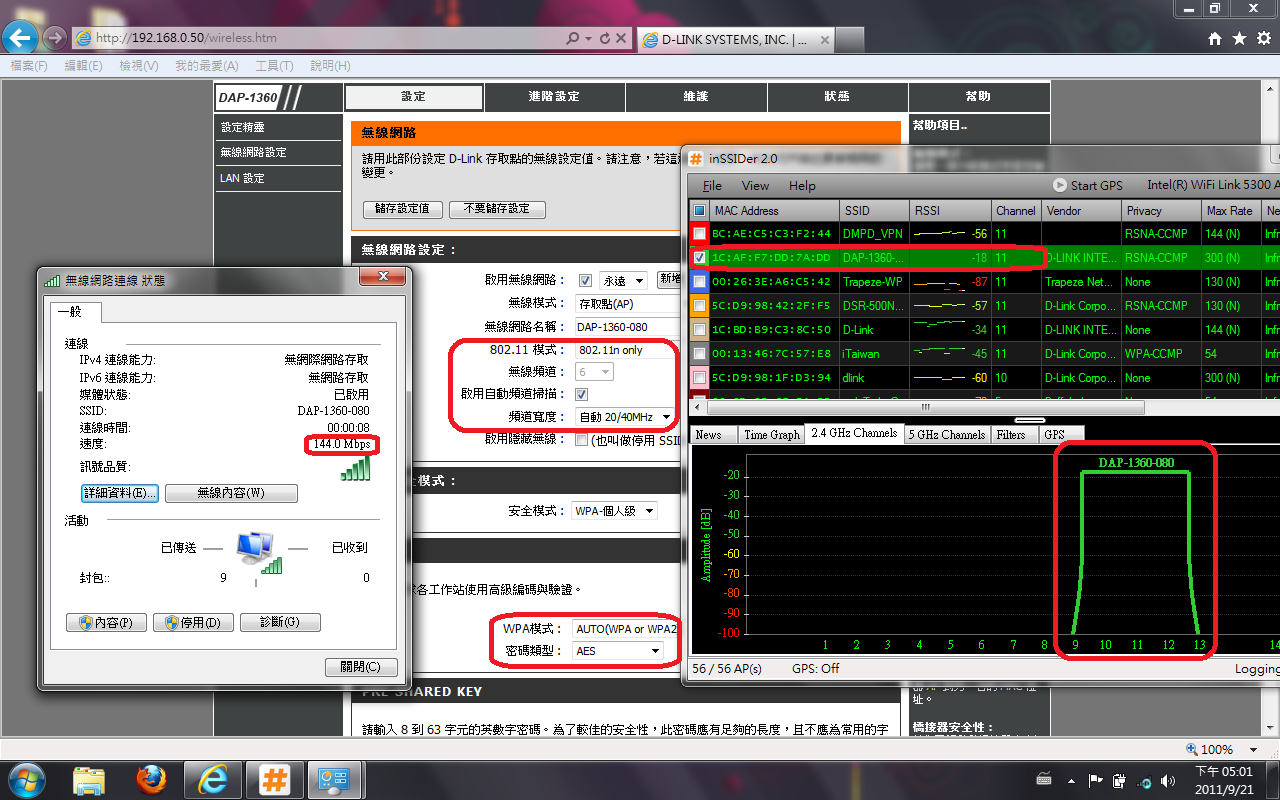

(下圖為使用Inssider 可查看到一個無線基地台(DAP-1360)實際使用的頻道範圍 3~11 )

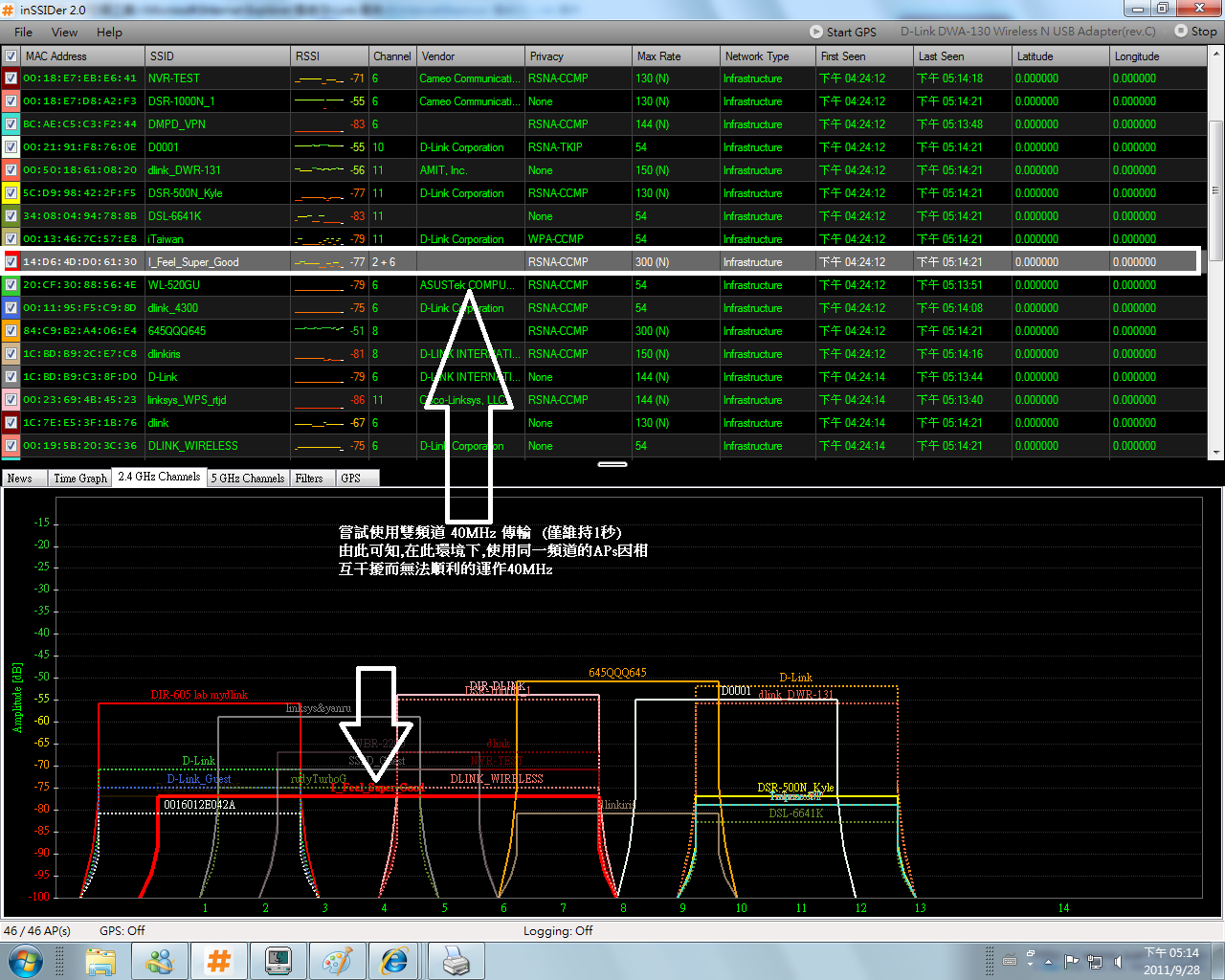

受其他2.4GHz中之無線基地台無線訊號交疊產生干擾, 雖啟動了20/40MHz,實際卻無法運行40MHz, 最高只能達20MHz下之最高無線速率144Mbps.
3. 上述狀況於5Ghz下也是相同的運作模式¸但唯一比較不同的是¸5Ghz 每個頻道都是獨立的, 不如2.4G每一頻道會前後涵蓋和重疊2個頻道, 2.4G 的完全獨立頻道只有1,6,11 三個¸而5Ghz 有8個獨立頻道(台灣法規內)可供40Mhz運作使用。再加上5G頻段較少人使用¸所以於5G頻段下, 40Mhz較易運行, 不易有其他AP干擾。
請參考INTEL文件說明: 為何無法在 802.11n 裝置上,以 300 Mbps 進行連線?
Wi-Fi 通訊協定有哪些不同類型 (802.11a、b、g、n) 和資料速率?
4. 可使用Inssider 這套軟體來先檢視目前使用環境中有多少2.4G基地台, 並查看哪個2.4G頻道無人使用可供40Mhz技術運行。
至以下連結下載Inssider軟體使用。
http://www.metageek.net/products/inssider/
