by Alan 2014.11.24

示範設備與軟體：

DIR-880L 硬體A1 韌體1.02

Win8.1專業測試版64位元

★ 設定前請先確認您的電腦端與VPN伺服器端皆已可連通Internet(且需是真實IP)，

以下VPN的資料皆為範例，設定時請依您實際的資料輸入

說明：

透過WIN8.1電腦連線到在DIR-880L上架設好的Quick VPN，此為L2TP over IPSec的連線方式，

它結合了PPTP協定和第二層轉發L2F協定的優點，

能以隧道方式使PPP封包通過各種網路協定，包括PVCs 、X.25虛擬電路(VCs)、ATM、SONET…等。

雖然L2TP没有任何加密措施，但可和IPSec協定結合使用，提供隧道驗證。

備註：因DIR-880LVPN是L2TP over IPSec類型，故無PPTP類型範例。

延伸閱讀：

Windows 7設定L2TP的VPN連線方式說明

操作說明：

1.請先參考下列操作教學

如何設定DIR-880L Quick VPN連線?

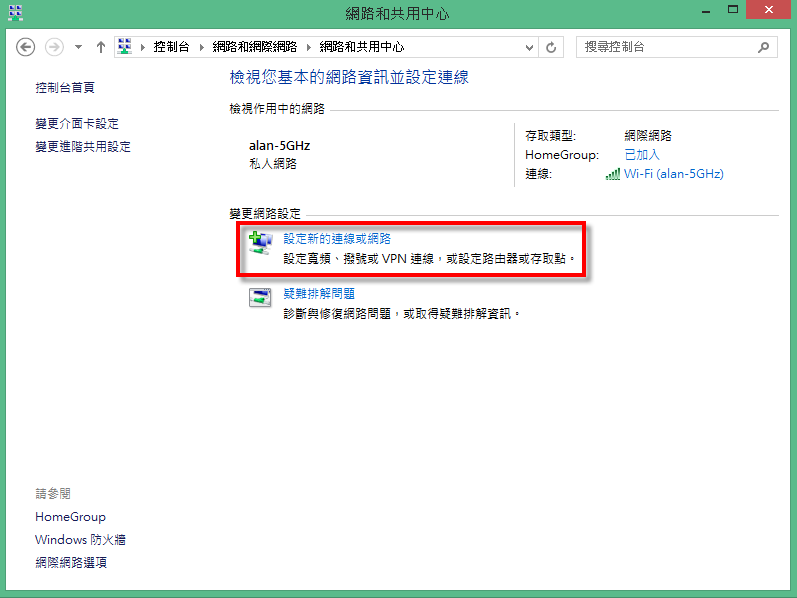

2. 網路和共用中心內，點選「設定新的連線或網路」

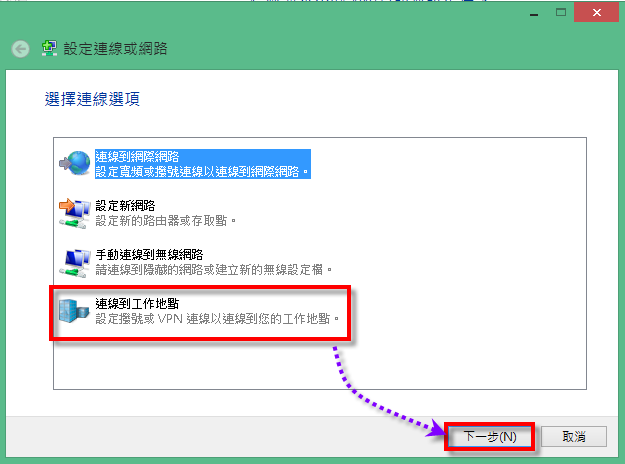

3.點選「連線到工作地點」→「下一步」

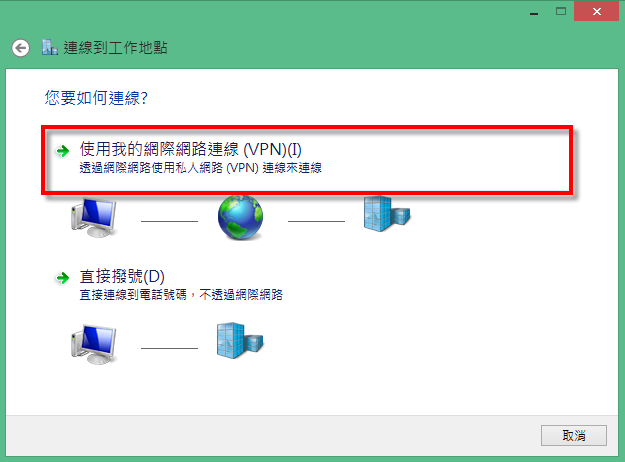

4.點選「使用我的網際網路連線(VPN)」

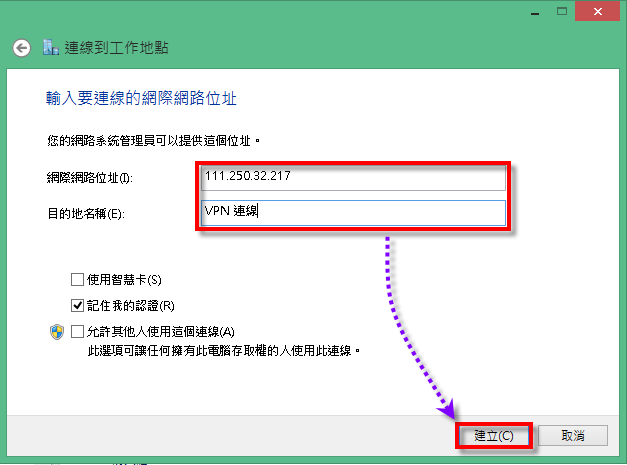

5.輸入在上列步驟2抄起來的真實IP位址「111.250.32.217(此為示範用，請輸入您實際的真實IP位址)」

→ 自訂目的地名稱「此示範為輸入VPN連線」→「建立」

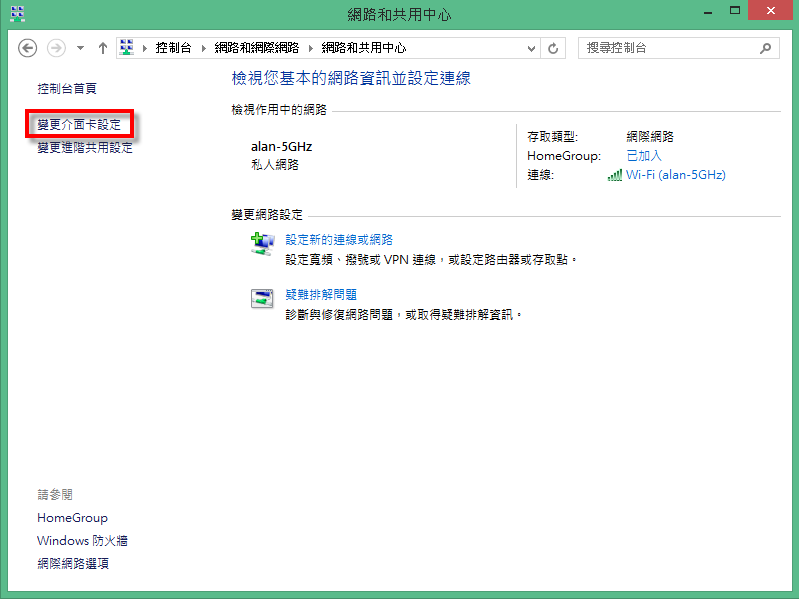

6.點選「變更介面卡設定」

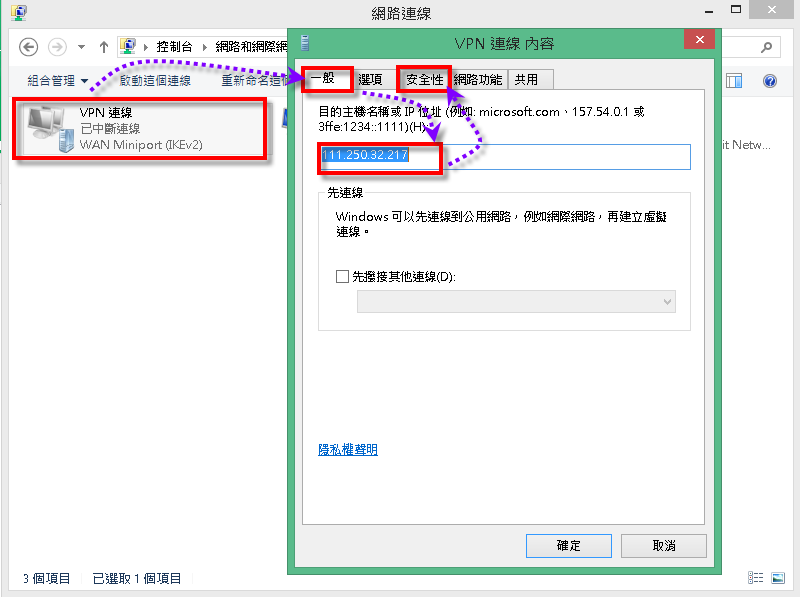

7.點選剛建立好的VPN連線，點選「一般」→「輸入真實IP位址」→「安全性」

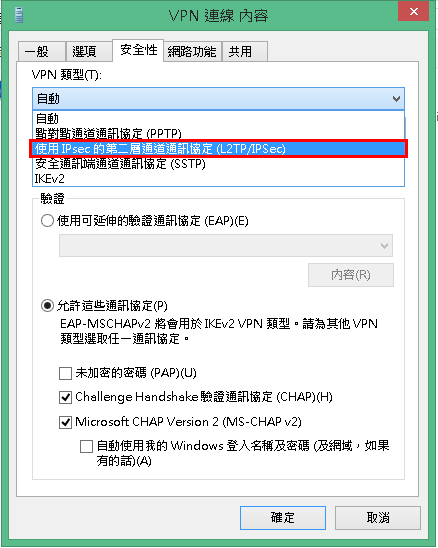

8.將「自動」修改成「使用IPsec的第二層通道通訊協定(L2TP/IPsec)」

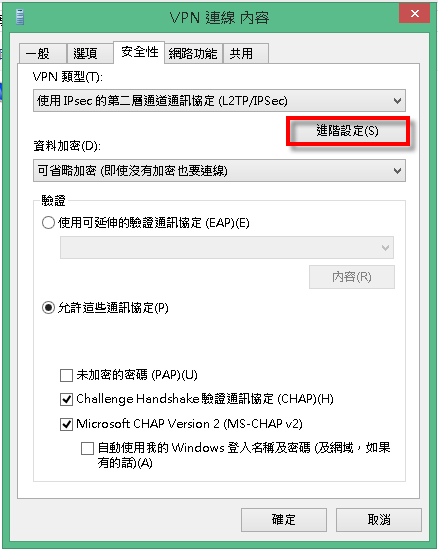

9.點選「進階設定」

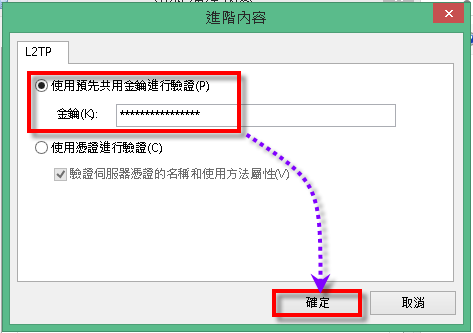

10.輸入在上列步驟4內的密碼12345678 (此為示範用，請輸入您實際設定的密碼) →「確定」

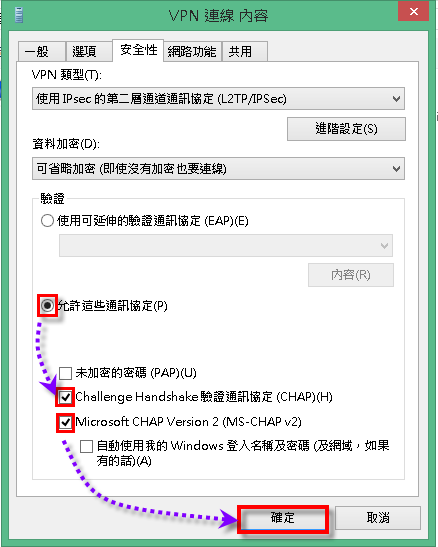

11.點選「允許這些通訊協定」，勾選「Challenge Handshake驗證通訊協定」

→ 勾選「Microsoft CHAP Version2(Ms-CHAP v2)」→「確定」

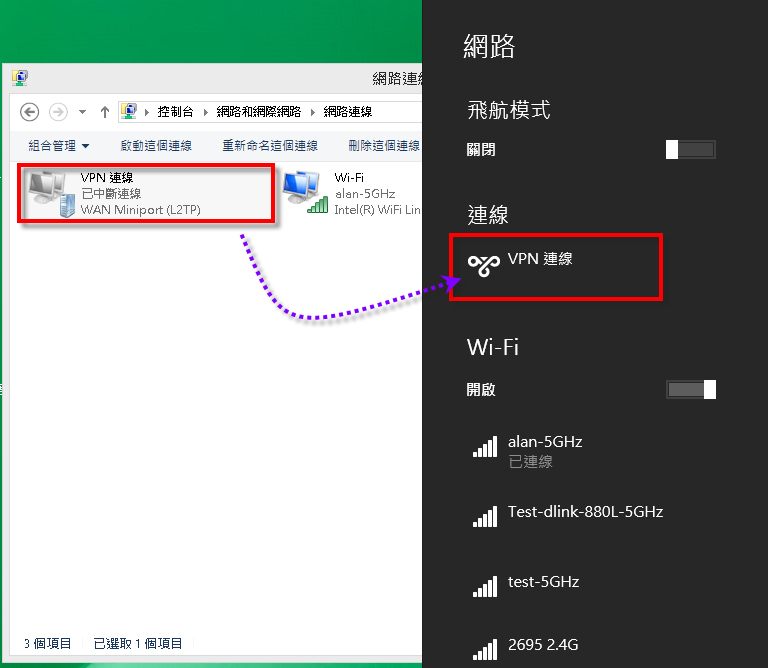

12.點選VPN連線，開啟右方快捷方塊

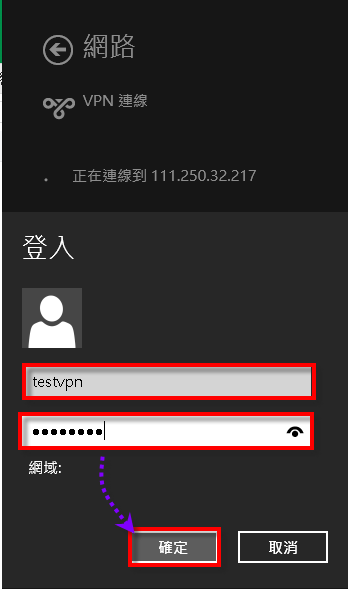

13.輸入在上列步驟2 抄起來的使用者名稱：testvpn與密碼：12345678，

(此為示範用，請輸入您實際設定的) →「確定」

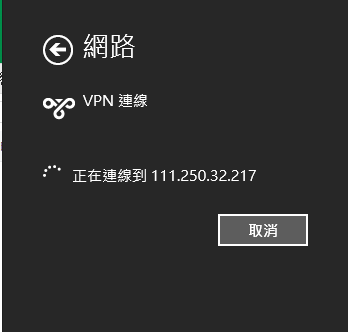

14.請稍後連線中

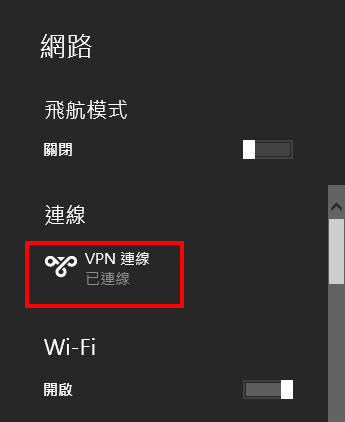

15.確認是否有顯示已連線

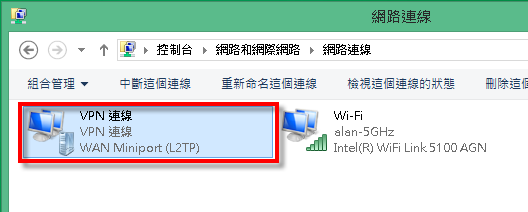

16. 點選進入「網路和共用中心」→ 「變更介面卡設定」→「VPN連線」

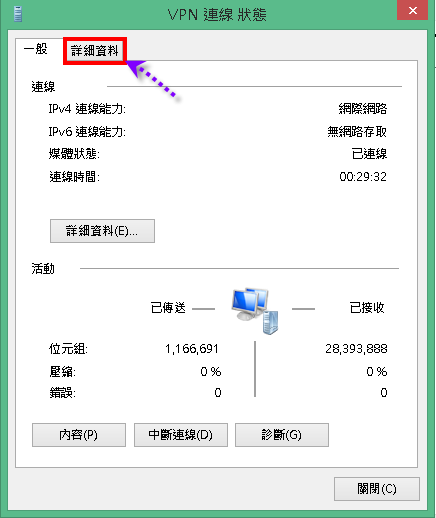

17.點選「詳細資料」

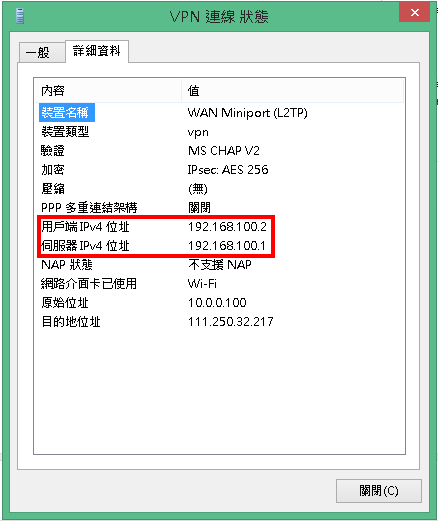

18.確認「用戶端IPv4位址」是否有收到DIR-880L  DHCP分配的192.168.100.X，

與確認「伺服器IPv4位址」是否有收到DIR-880L的預設閘道192.168.100.1，

如都有取得IPv4位址，代表您已成功連結
