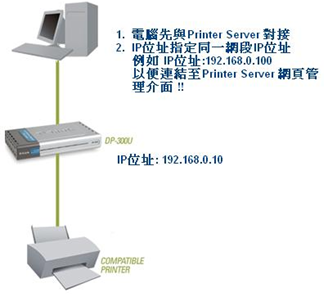

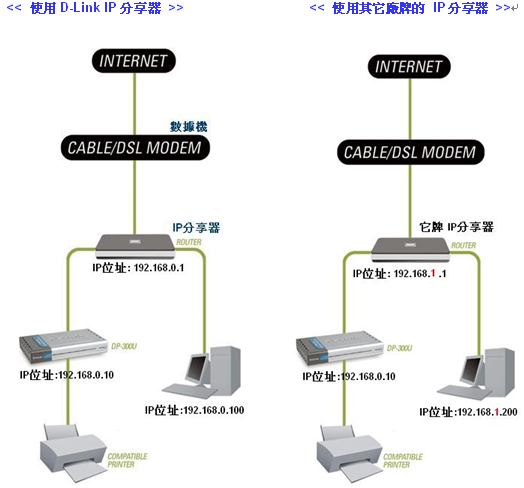

網 路 架 構 圖

由於Printer Server 預設管理的 IP 位址與您網路環境網段不相同, 因此您必須先設定與Printer Server 同一網段後, 與Printer Server 網路線對接才能存取並進行設定.

設定步驟：以DP-300U為範例

步驟一 : 將電腦設定指定IP位址

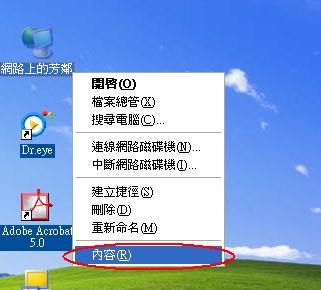

1.首先對著桌面上「網路上的芳鄰」的圖示，按滑鼠的「右鍵」選擇「內容」。

2.選擇「區域連線」的圖示，按滑鼠的「右鍵」選擇「內容」。

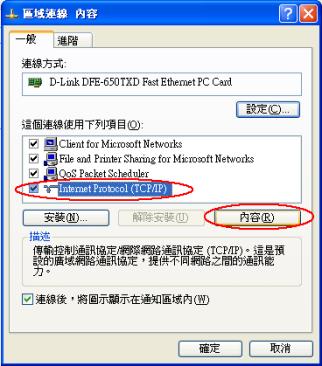

3.選擇「TCP/IP」，然後點選「內容」。

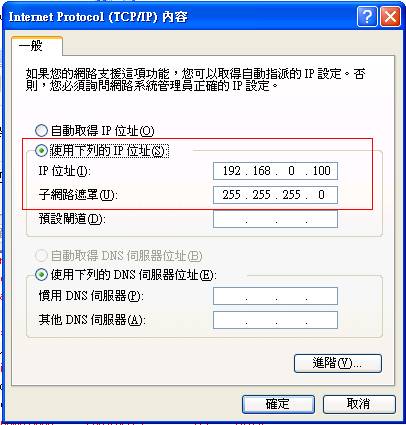

4. 將IP位址改成使用下列IP位址如下： (符合與DP-300U相同網段的IP位址)

※ 此步驟是為了第一次進入DP-300U的網頁管理介面，當您進入網頁管理介面將DP-300U的IP位址改成符合您使用之IP分享器相同網段之後，請再此處改回您原先的設定值。

5. 打開IE，在網址列輸入192.168.0.10，按enter 即可進入DP-300U的管理介面。

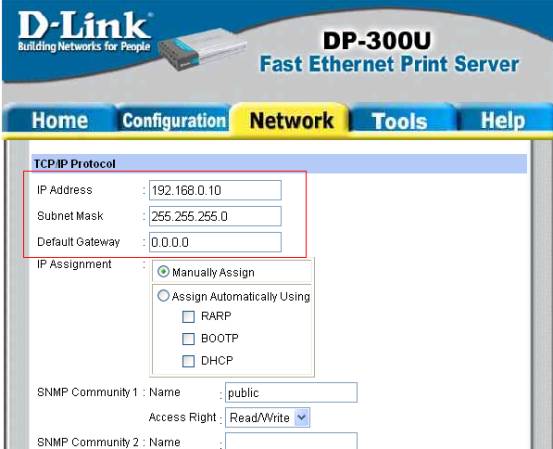

6. 進入DP-300U管理介面之後點選Network，可以看到DP-300U目前的IP位址，若您想要更改DP-300U的IP位址，在此處修改好再點選下方儲存即可，以符合您公司網段。

例如: IP Address : 192.168.1.10

        Subnet Mask : 255.255.255.0

        Default Gateway : 192.168.0.1  ( IP分享器之IP位址)

 （請記得您若將此IP位址改掉，則前面第四步驟的IP位址也必須改成相同網段）。

同時，在電腦端設定新增印表機時，IP位址要輸入Printer Server 更改後的 IP 位址。

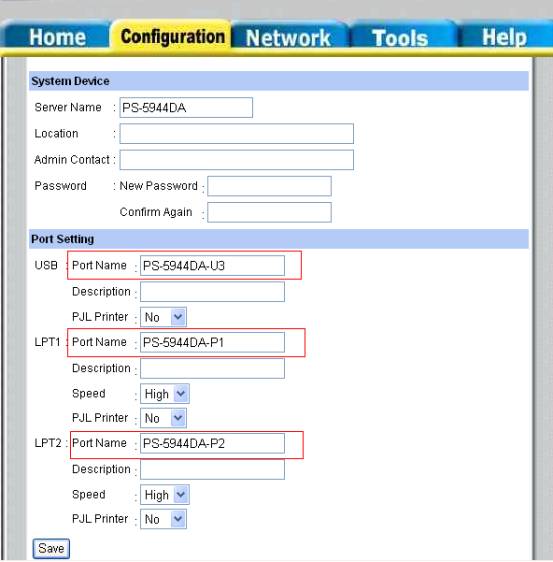

7. 接著點選Configuration，可看到每個Port 的 Port Name。

步驟二 : 電腦端新增印表機：

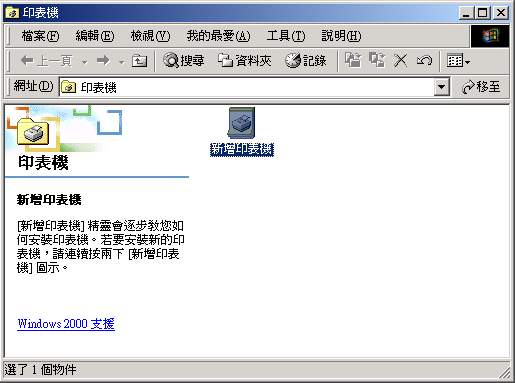

1. 進入控制台中的印表機選項，點選新增印表機。

2. 下一步

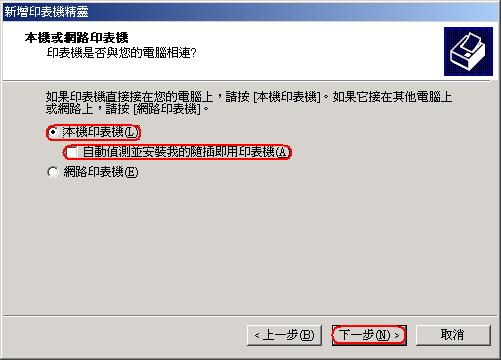

3. 選擇本機印表機，不要勾選自動偵測並安裝我的隨插即用印表機，接著下一步

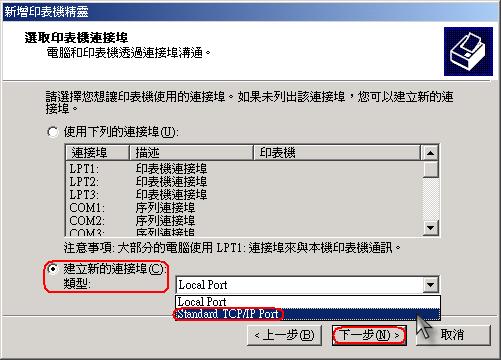

4. 建立新的連接埠，並選擇「Standard TCP/IP Port」按下一步

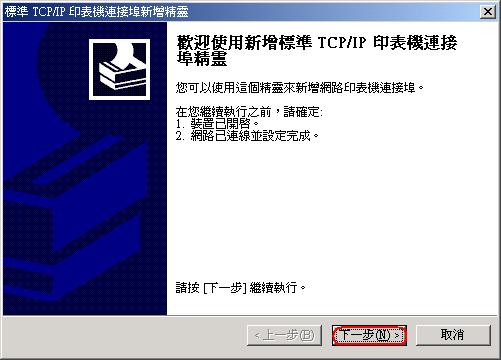

5. 直接執行下一步

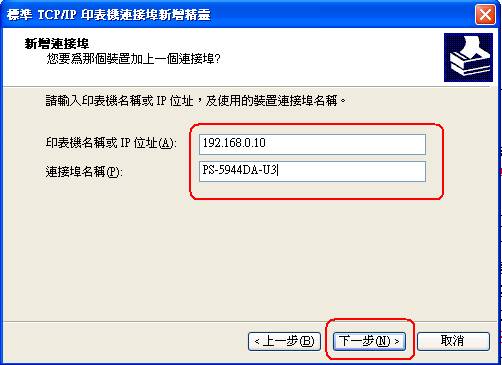

6. 印表機名稱或IP位址的地方輸入DP-300U 的IP位址，連接埠名稱輸入您在第7步驟看到的印表機的Port Name， (請注意三台印表機必須輸入不同的連接埠名稱，而IP位址是相同的)。

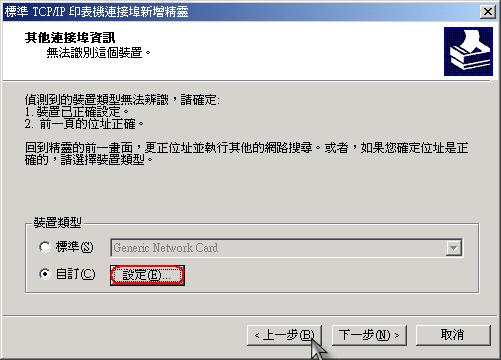

7. 接著精靈會問你標準或自訂裝置類型，請點選「自訂」並選擇「設定」

9.接著 下一步

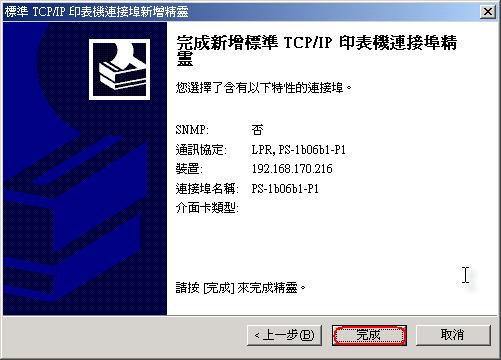

10.然後完成

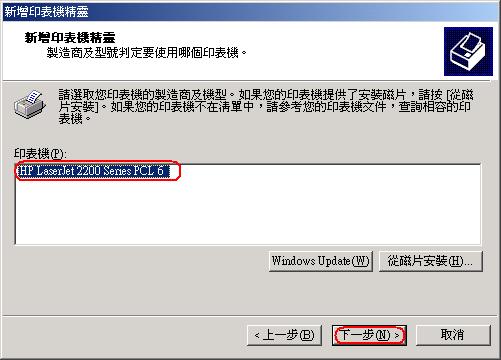

11.接下來請您選擇您印表機的驅動程式  (此範例為LaserJet 2200)

若沒有內建在作業系統裡，可點選從磁片安裝，路徑指向印表機的光碟片

12.完成

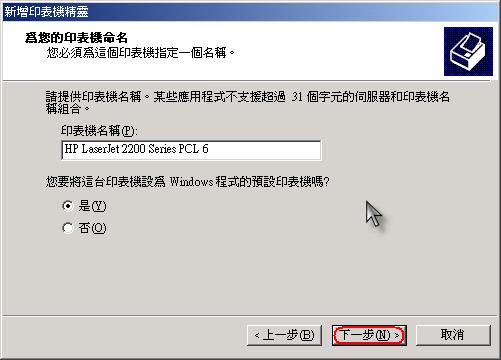

13.選擇是否將此印表機設為預設印表機，然後  下一步。

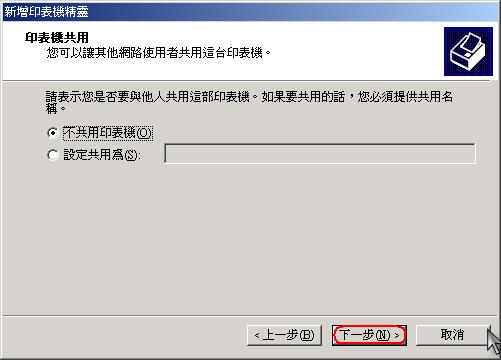

14.選擇是否要將您的印表機設為共用。

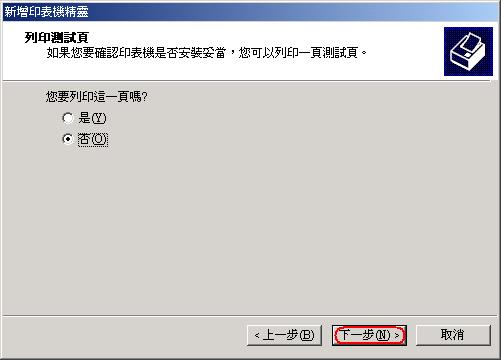

15.選擇是否列印測試頁。

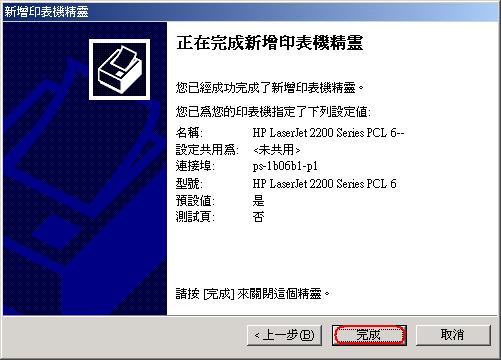

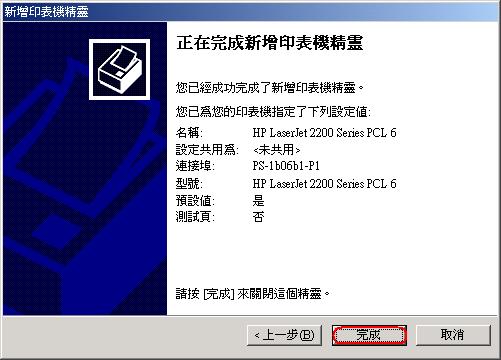

16.最後選擇完成。
